Нагрузки от собственного веса и изгиба

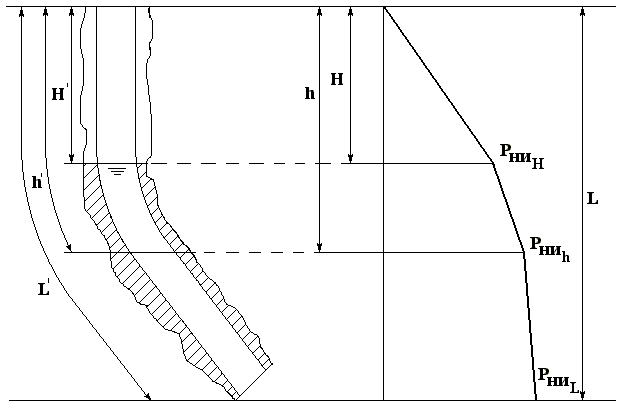

Допускаемые растягивающие нагрузки для резьбовых соединений определяют аналогично. Влияние изгиба учитывается увеличением запаса прочности в зависимости от интенсивности искривления, размера и прочности соединения. Рис. 8.1. Эпюры избыточных давлений для наклонно направленной скважины. Интенсивность искривления ствола скважины (искривление на длине 10 м в градусах) определяют на стадии проектирования по формуле: (2) где: R - проектный радиус искривления, м. Для пробуренного ствола определяют по результатам инклинометрии (по углу наклона и азимуту в интервале длиной 10 м). Значение при пространственном искривлении определяют по формуле: (3) где: - углы наклона в начальной и конечной точках рассматриваемого участка длиной l; - разность азимутальных углов в тех же точках. Коэффициент запаса прочности на растяжение для обсадных труб с треугольной резьбой на изогнутом участке ствола определяют по формуле: (4) где: - коэффициент запаса прочности на растяжение, принимаемый для вертикальной колонны; - коэффициент, учитывающий влияние размеров соединения и его прочностные характеристики; - интенсивность искривления труб. Минимальные запасы прочности для труб по ГОСТ 632-80 должны быть следующим:
Допускаемую нагрузку рассчитывают по выражению: (5) где: определяют в соответствии с справочными данными для труб с резьбами трапецеидального профиля и нормальным диаметром муфт (ОТТМ, ОТТГ, ТБО и импортных труб с резьбой " Батресс", " Экстрем лайн", " VAM" и др.): - при интенсивности искривления скважин до 5°/10 м для труб диаметром до 168 мм и до 3°/10 м для труб диаметром выше 168 мм расчет на прочность соединения, при растяжении производят так же, как для вертикальных скважин без учета изгиба; - при интенсивности искривления от 3 до 5°/10 м для труб диаметром выше 168 мм допускаемая нагрузка на растяжение уменьшается на 10%. Коэффициент запаса прочности для гладкого тела трубы на изогнутом участке ствола определяют по формуле: (6) где: - коэффициент запаса прочности для вертикальной скважины. ; - коэффициент, учитывающий влияние формы тела трубы и ее прочностные характеристики. Допускаемую нагрузку для гладкого тела трубы с учетом изгиба колонны определяют из выражения: (7) где: F - площадь сечения трубы, мм2; - предел текучести материала трубы, МПа.
|
