Прибор прямого преобразования








ЭИП
ПНЭ
X Y



Прибор с дифференциальным преобразователем



ЭИП
  СМ
  ПД
X=X0+DX Y1=Y0+DY Y=Y1–Y2=2DY

Y2= Y0 –DY





Особенность данной схемы заключается в наличии двух каналов преобразования и дифференциального звена, имеющего один вход и два выхода. При изменении входной величины Х относительно начального значения Хо выходные величины звена ПД получают приращения с разными знаками относительно начального значения Yo.





Прибор уравновешивающего преобразования



ЭИП
ПНЭ
  СУ
Х DХ Y

ПЭН
XК







Особенность данной схемы заключается в наличии узла обратной связи (обращенные преобразователи)





Преобразователи неэлектрических величин в электрические (ПНЭ):

· генераторные;

· параметрические.



В параметрических преобразователях выходной величиной является параметр электрической цепи (R, L, M, C). При использовании параметрических преобразователей необходим дополнительный источник питания, энергия которого используется для образования выходного сигнала преобразователя.

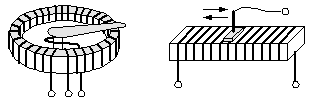

Реостатные преобразователи Rвых = f (Xизм)





Для измерения линейных и угловых перемещений, уровней и др. величин, преобразованных в перемещение.
