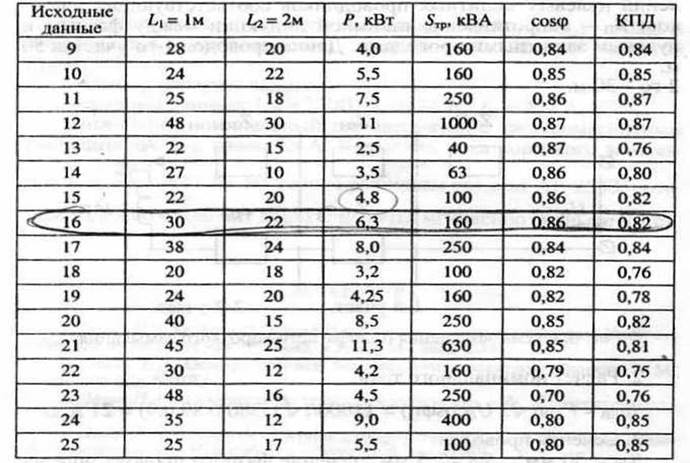

Исходные данные. Примечание: напряжение первичной обмотки трансформатора 6-10 кВ.








Окончание табл. 9

Примечание: напряжение первичной обмотки трансформатора 6-10 кВ.

Номер варианта (табл. 9) выбирается по порядковому номеру фамилии студента в групповом журнале или по номеру зачетной книжки (последняя ил две последних цихфры).

Пример

Исходные данные: длина кабеля АСБ(3× 30+1× 25) L 1=50 м, КПД = 0, 9; полная мощность трансформатора, от которого питается двигатель Sтр= 400 кВА.

1. Схема замещения однофазного короткого замыкания пи замыкании фазы А на корпус имеет вид, приведенный на рис. 6. Здесь Z тр– комплекс полного сопротивления фазы трансформатора; Z Ф1 = R Ф1+ jX Ф1 и Z Ф2 = R Ф2+ jX Ф2- комплексы полных сопротивлений фазных проводов первого и второго участков;





Z Н1 = R Н1+ jX Н1 и Z Н2 = R Н2+ jX Н2 – комплексы полных сопротивлений нулевых защитных проводников соответствующих участков; - сопротивление взаимной индукции между фазными нулевым защитными проводами. Длина проводов 1-го участка 50 м, 2-го – 30м.



Рис. 6. Схема замещения однофазного короткого замыкания

2. Расчет номинального тока

3. Сечения проводов.

S Ф1 = 30мм2; S Н1 = 25 мм2; сечение фазного провода определяется по номинальному току двигателя S Ф2 = 4 мм2 (алюминий). Это же сечение принято и для нулевого защитного провода S Н1 = 4 мм2.

4. Определение активных сопротивлений фазных и нулевых защитных проводников.

R Ф1= 1, 2 Ф1 L 1 /S Ф1 = 1, 2·0, 0305·50 / 30 = 0, 061 Ом;

R Н1= 1, 2 Н1 L 1 /S Н1 = 1, 2·0, 0305·50 / 25 = 0, 0732 Ом;

R Ф2= 1, 2·0, 0305·30 / 4 = 0, 2745 Ом;

R Н2= 0, 2745 Ом.

Индуктивными сопротивлениями моно пренебречь (провода из цветного металла).

5. Z Т= 0, 195 Ом;

6. Тогда в соответствии с формулой (5) определяется ток короткого замыкания:



7. По напряжению прикосновения = 102, 2 В определяется максимальное время срабатывания защиты = 0, 5 с.

8. Выбор аппарата защиты.

Исходные данные: U Ф = 220в, I Н = 21 А, I К = 294 А.

Ближайший номинальный ток автоматов с электромагнитным расцепителем I НЭР равен 25 А. Кратность тока короткого замыкания K Из табл. 4 выбираем автомат АЕ-2540, который надежно отключит двигатель почти мгновенно (меньше 0, 1 с).







Защита отдельных электроприемников на участке с подробной планировкой [5]

Для защиты электроприемников применяем автоматические выключатели серии А3700Б, АЕ-2443.

Условия выбора автоматического выключателя:

а) по напряжению

Uн.авт. ³ Uн.

б) по току

Iн.авт. ³ Iн.

Условия выбора расцепителя:

в) тепловой расцепитель

Iт.расц. ³ Iн.

г) электромагнитный расцепитель

Iэл.маг.расц. ³ 1, 25 ´ Iпуск.

Пример выбора автоматического выключателя для станка № 9, МРС

Рн. = 30 кВт, Iн. =93, 9А, Iпуск. =469, 5 А:
