Электрокардиография






Электрокардиограмма — это графическое выражение изменений во времени интегральной электрической активности сердца.



МЕТОДИКА ЗАПИСИ ЭКГ.

Используют 5 электродов, которые накладываются на: правую руку - красный, левую руку - желтый, левую ногу - зеленый, правую ногу – черный и белый электрод для грудных отведений. В начале регистрации ЭКГ необходимо проверить калибровку ЭКГ-аппарата: 1 милливольт должен быть равен 10 мм на миллиметровой ленте. Это необходимо для стандартизации всех ЭКГ. Скорость записи ЭКГ - 50 мм/сек, поэтому длительность 1 мм - 0, 02 сек, при скорости записи ЭКГ 25мм/сек «цена» 1мм – 0, 04сек.

Стандартные отведения в ЭКГ

Это двуполюсные отведения, когда оба электрода (отрицательный с правой руки и положительный – с левой) одинаково активны, поэтому могут частично нивелировать друг друга. В этом – один из недостатков стандартных отведений

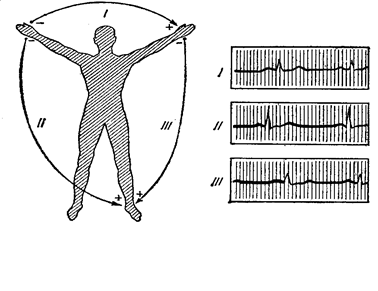

Различают следующие три стандартные отведения (рис.41):

I отведение - правая рука - левая рука.

II отведение - правая рука - левая нога, суммационное;

III отведение - левая рука - левая нога.

Стандартные отведения дают лишь общую (панорамную) картину биоэлектрических процессов в сердце и отдельных его топографических образований. В частности, если речь идет о топической диагностике инфарктов миокарда, то I стандартное отведение в известной мере дает представление об очаговых изменениях в передней, а III – о таковых в задней стенке левого желудочка. Если речь идет об «отражении интересов» отдельных камер сердца (признаки гипертрофии, перегрузки, блокады ножек пучка Хиса и др.), то I стандартное отведение отражает потенциалы левого, а III – потенциалы правого желудочков.
