Расчет мощности и выбор двигателей.
Выбирая электродвигатель необходимо ориентироваться на потребляемую оборудованием мощность. Определить мощность можно расчетным путем, используя следующие формулы и коэффициенты:
Мощность на валу электродвигателя определяется по следующей формуле:
, где
Рм – потребляемая механизмом мощность; η п – КПД передачи.
Параметры подбора электродвигателя:
- Серия электродвигателя, например, АО, АИР, АМУ, АОД, и т. д. Это очень важный параметр, потому что каждая серия обладает своими индивидуальными характеристиками: режим работы и запуска, с повышенным скольжением или пусковым моментом, наличие переключения скоростей, электрического тормоза и т. п. Поэтому для безотказной и эффективной работы выбирайте двигатель из такой же серии или аналогичной по характеристикам.
- Варианты монтажа на лапы, большой или малый фланец, с одним или двумя концами вала и т. п.
- Выбор по мощности. Номинальная мощность электродвигателя- Pном в кВт указывается на шильдике, только не путайте ее с мощностью, передаваемой на вал. Очень важно подбирать электродвигатель точно по той мощности, которая необходима, избегая ее занижения или преувеличения.
- Рабочее напряжение. Мотор может быть рассчитан только на работу от одного напряжения величиной 220 В или 380 В, или на двойное- по схеме звезда-треугольник 220/380 Вольт или 380/660 В.
- Частота вращения вала, которая может быть максимум 3000 оборотов в минуту, 1400, 900 и т. д. Очень важный параметр, потому что частота вращения вала электродвигателя должна точно соответствовать необходимой величине для приводимых им устройств.

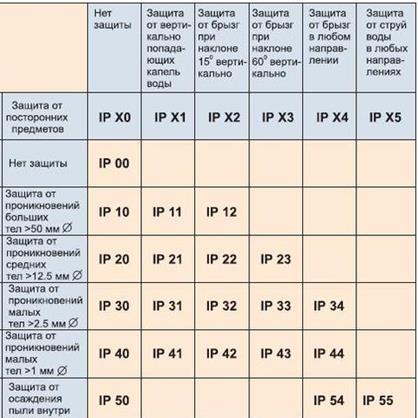

- Степень защиты от внешних воздействий, указывающая на защищенность электромотора от пыли, струй воды и т. п.
Например, с IP54 можно использовать электродвигатель во влажных помещениях и на улице под дождем, но нет защиты от струй воды. - Варианты климатического исполнения - для Украины, Республики Беларусь и средней полосы России, как правило применяется УХЛ — холодный климат с рабочими температурами от +40 до -60 градусов С. Есть еще У — умеренный климат (+40… -45 гр. С), Т — тропический климат (+50… -10 гр. С) и ОМ — морской климат (+45… -40 гр. С).
- Второстепенные параметры, есть модели 2ух, 3х, 4х скоростные, с повышенным скольжением или пусковым моментом и т. п. Как правило, необходимы для работы на производстве.
|
