Потери и КПД асинхронных машин. 1. Основные потери включают в себя магнитные, электрические и механические.

1. Основные потери включают в себя магнитные, электрические и механические.

Магнитные потери в АД вызваны потерями на гистерезис и вихревые токи, происходящими в сердечнике при его перемагничивании.

Величина магнитных потерь пропорциональна частоте перемагничивания:

,

где .

Электрические потери в АД вызваны нагревом обмоток статора и ротора токами, проходящими по ним. Величины этих потерь (Вт):

электрические потери в обмотке статора: ;

электрические потери в обмотке ротора: .

Механические потери – это потери на трение в подшипниках, щёточном узле и на вентиляцию

Добавочные потери включают в себя все виды трудноучитываемых потерь, вызванных действием высших гармоник МДС, пульсацией магнитной индукции в зубцах ротора и статора и другими причинами.

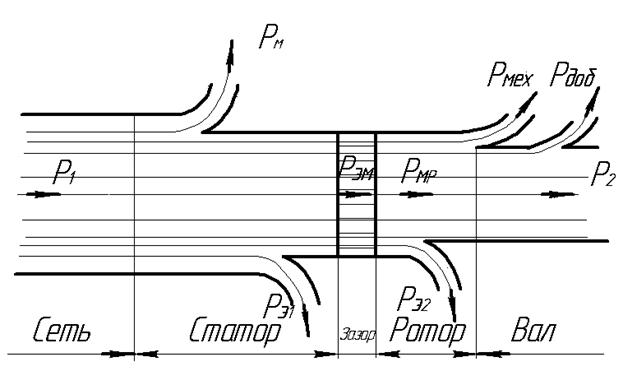

Энергетическая диаграмма и коэффициент полезного действия асинхронного двигателя.

Рис. 6.20. Энергетическая диаграмма АД

К.п.д. работающего АД составляет .

Чем больше мощность АД, тем выше К.п.д.
