Характеристика СТО по диагностированию двигателя автомобиля МАЗ 5516

Главой предприятия является генеральный директор. Он действует от имени фирмы; издает приказы; осуществляет наем и увольнение работников; а также накладывает на них взыскание или применяет определенные меры поощрения; распоряжается имуществом, заключает договора со сторонними организациями; выдает от своего имени доверенность другим лицам; открывает в банке расчетные счета и распоряжается денежными средствами на этих счетах.

Генеральному директору непосредственно подчиняются: секретарь-оператор, главный инженер, старший экономист, главный бухгалтер, инженер-нормовщик, инженер по подготовке кадров.

Основные направления деятельности общества:

- Техническое обслуживание и ремонт подвижного состава.

Характер выполнения производственных процессов, особенности их осуществления являются базовыми в организации производства. Их технологическое исполнение необходимо реализовать наиболее рациональным образом, а если это возможно, то и оптимально.

В условиях автотранспортного предприятия параллельно существуют две разновидности производственных процессов:

1) основной - выполнение перевозок, в более широком смысле, это оказание транспортных услуг, предполагающих выполнение комплексных транспортных услуг, включающих не только перевозку, но и выполнение транспортно-экспедиционных операций, а также погрузо-разгрузочных работ при использовании специального подвижного состава, оборудованного механизмами погрузки-разгрузки.

2) техническое обслуживание и ремонт подвижного состава, как подъемная часть основного производства.

Чтобы обеспечить функционирование, реализацию производства

необходимо исполнение функций производственного менеджмента, включающих: организацию, планирование, реализацию, контроль, регулирование, анализ, распорядительство.

Эти функции представляют собой специфическую сферу производственной деятельности - управление производством, и являются третьей разновидностью производственных процессов, охватывающих и всесторонне воздействующих на обе предшествующих.

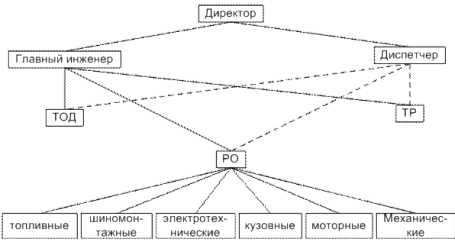

Для управления производством, в условиях предприятия, создается организационная структура управления, ориентированная на реализацию производственных функций. Организационная структура управления формируется в составе руководителей, специалистов и служащих, каждый из которых выполняет определенные функции, в соответствии с их положением в иерархической структуре аппарата управления и должностными инструкциями.

В целом организационная структура управления предоставляет собой специфическое подразделение, задачей которого является осуществление эффективного управления производством.

Техническое обслуживание имеет профилактический характер, оно выполняется принудительно в порядке по мере выполнения определённого объёма работ (пробег, время работы подвижного состава). Возрастающее значение при ТО и ремонте приобретает диагностика, которая позволяет получать объективную оценку технического состояния, выявить неисправности агрегатов и узлов подвижного состава и установить способы их устранения, не подвергая агрегаты разборке.

Диагностика при ТО позволяет выявить фактическую потребность в выполнении трудоёмких работ, необходимость в которых возникает не при каждом обслуживании.

Расширению масштабов применения диагностики способствует её эффективность, создание и промышленный выпуск для этого

соответствующего оборудования и приборов, а также результаты научного усовершенствования методов диагностики.

Профилактические и ремонтные воздействия преследуют одну и ту же цель - обеспечение технически исправного состояния подвижного состава. При этом цель должна достигаться при минимальных трудовых и материальных затратах, приходящихся на единицу произведённой транспортной работы.

Уровень затрат зависит от многих факторов: типа подвижного состава и его пробега с начала эксплуатации, дорожно-климатических условий эксплуатации, квалификации водителей, мощности автотранспортного предприятия и его материально-технической базы и др.

Однако при прочих равных условиях важнейшим фактором, от которого зависит уровень суммарных материальных и трудовых затрат на техническое содержание подвижного состава, является соотношение профилактических и ремонтных воздействий. Например, уменьшение затрат на выполнение профилактических воздействий могло бы быть обеспечено вследствие уменьшения периодичности технических обслуживаний. Однако, это вызывает более частую потребность в текущем ремонте и, следовательно, заметный рост затрат на текущий ремонт. При этом необходимо отметить, что ремонтные воздействия в силу специфики их выполнения (большая трудоёмкость, высокая квалификация исполнителей, использование запасных частей, применение сложного оборудования и др.) обходятся дороже, чем профилактические. Поэтому затраты на них в автотранспортных предприятиях, как правило, выше, чем профилактические в два и более раза.

2.РАСЧЕТНО-ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ

Для выполнения технологического расчета принимается группа показателей из задания на проектирования и исходные нормативы (принимаются из литературы /1/ и Приложения 1) технического обслуживания и ремонта автомобилей.

Исходные данные:

· тип подвижного состава (модель, марка автомобиля) –МАЗ 5516;

· среднесписочное количество автомобилей АТП - 100;

· среднесуточный пробег автомобилей, км - 170;

· категория условий эксплуатации –к₁ = 0, 61;

· природно-климатические условия эксплуатации –к₃ = 1;

· количество рабочих дней в году работы АТП -300;

· продолжительность работы подвижного состава на линии, ч -8;

· время выхода подвижного состава на линию –8.00.

Таблица 2.1

Исходные данные

Таблица 2.2

Исходные нормативы для расчёта

2.1.КОРРЕКТИРОВАНИЕ ИСХОДНЫХ НОРМАТИВОВ

Корректирование исходных нормативов выполняется по приведенным ниже формулам. Значения коэффициентов корректирования принимаются из «Положения о техническом обслуживании и ремонта подвижного состава автомобильного транспорта» /1/ и Приложения 2.

Периодичность ТО-1 рассчитывается по формуле:

L_ТО-1 =L^н_ТО-1 ∙ К₁ ∙ К₃, км; (2.1)

L_ТО-1 =4000∙ 0.61∙ 1= 2 440 км

где L^н_ТО-1 – нормативная периодичность ТО-1, км;

К₁ – коэффициент корректирования, учитывающий условия эксплуатации;

К₃ – коэффициент корректирования, учитывающий природно-климатические условия.

Периодичность ТО-2 рассчитывается по формуле:

L_ТО-2 =L^н_ТО-2 ∙ К₁ ∙ К₃, км; (2.2)

L_ТО-1 =20000∙ 0.61∙ 1= 12 200 км

где L^н_ТО-2 – нормативная периодичность ТО-2, км.

Пробег до капитального ремонта рассчитывается по формуле:

L_КР =L^н_КР ∙ К₁ ∙ К₂ ∙ К₃, км; (2.3)

L_ТО-1 =360 000∙ 0.61∙ 1= 219 600 км

где L^н_КР – нормативный пробег до капитального ремонта, км;

К₂ – коэффициент корректирования, учитывающий модификацию подвижного состава.

Для удобства составления графика постановки автомобилей на соответствующий вид технического воздействия, расчетные периодичности ТО-1 и ТО-2 и пробег до капитального ремонта следует скорректировать с учетом кратности со среднесуточным пробегом (L_СС) и между собой.

_Пто-1 ‗ L _ТО-1 (2.4)

L_СС

_Пто-1 ‗ 2440

170 = 14

где П_то-1 – величина кратности (округляется до целого числа).

Скорректированная по кратности величина периодичности ТО-1 принимает следующее значение:

L^с_ТО-1 =L_СС ∙ П_то-1

L^с_ТО-1 = 170∙ 14 = 2380 км

Расчетная величина периодичности ТО-2 корректируется по кратности периодичности ТО-1

_Пто-2 ‗ L (2.5)

L

_Пто-2 ‗ 20000

4000 = 5

где П_то-2 – величина кратности (округляется до целого числа).

Скорректированная по кратности величина периодичности ТО-2 принимает следующее значение:

L^с_ТО-2 =L^с_ТО-1 ∙ П_то-2

L^с_ТО-2= 4000 ∙ 5 =20000 км

Расчетная величина пробега до капитального ремонта корректируется по кратности периодичности ТО-2

_Пкр ‗ L (2.6)

L

_Пкр‗ 360000

20 000 = 18

где П_кр – величина кратности (округляется до целого числа).

Скорректированная по кратности величина пробега до капитального ремонта принимает следующее значение:

L^с_КР =L^с_ТО-2 ∙ П_КР

L^с_КР= 20 000 ∙ 18 = 360 000 км

Удельная продолжительность простоя подвижного состава АТП в техническом обслуживании и текущем ремонте рассчитывается по формуле:

d_ТО-ТР =d^н_ТО-ТР ∙ К¹₄, дни/1000 км; (2.7)

d_ТО-ТР = 18∙ 4∙ 8+18∙ 2∙ 24+ 18∙ 2∙ 1.011 = 1.47, дни/1000 км;

где d^н_ТО-ТР – нормативная удельная продолжительность простоя подвижного состава

в ТО и ТР, дни/1000 км (принимается по табл. 2.2);

К¹₄ – коэффициент корректирования продолжительности простоя в ТО и ТР в

зависимости от пробега с начала эксплуатации.

Среднее значение коэффициента корректирования К¹₄ рассчитывается по формуле:

_К¹_4(ср) ‗ А₁ ∙ К¹₄₍₁₎ + А₂ ∙ К¹₄₍₂₎ + А₃ ∙ К¹₄₍₃₎ + А₄ ∙ К¹₄₍₄₎ (2.8)

А₁ + А₂ + А₃ + А₄

_К¹_4(ср) ‗ 75 ∙ 1 + 15 ∙ 1 + 8 ∙ 1.1 + 2 ∙ 1.15

100 = 1.011

где А₁, А₂, А₃, А₄ – количество автомобилей, входящих в группу с одинаковым

пробегом с начала эксплуатации (принимается по табл. 2.1.);

К¹₄₍₁₎ …К¹₄₍₄₎ – величины коэффициентов корректирования продолжительности

простоя подвижного состава в ТО и ТР в зависимости от пробега

с начала эксплуатации (принимаются по Приложению 2).

Продолжительность пребывания подвижного состава в капитальном ремонте (d_КР) принимается по таблице Приложения 2 без корректирования.

Для автомобиля, работающего без прицепа или полуприцепа, расчетные трудоемкости единицы ТО (ЕО, ТО-1, ТО-2) и удельная трудоемкость текущего ремонта (ТР) на 1000 км.пробега определяются по нижеприведенным формулам. Значения трудоемкостей принимаются по табл. 2.2 исходных нормативов, значения коэффициентов корректирования – по Приложению 2.

Трудоемкость ежедневного обслуживания рассчитывается по формуле:

t_ЕО =t^н_ЕО ∙ К₂ ∙ К₅ ∙ К_м, чел.-ч.; (2.9)

t_ЕО = 1 ∙ 1, 15 ∙ 1 ∙ 0, 74 = 0.41, чел.-ч.

где t^н_ЕО – нормативная трудоемкость ЕО, чел.-ч;

К₂ – коэффициент корректирования, учитывающий модификацию подвижного состава и организацию его работы;

К₅ – коэффициент корректирования, учитывающий количество обслуживаемых

и ремонтируемых автомобилей на АТП и количество технологически

совместимых групп подвижного состава;

К_м – коэффициент механизации работ ЕО, снижающих трудоемкость ЕО.

Коэффициент механизации работ ЕО рассчитывается по формуле:

_Км ‗ 100 – (С_м + С_о), (2.10)

_Км‗ 100 – (53 + 11),

100 = 0.36

где С_м - % снижения трудоемкости за счет применения моечной установки

(принимается равным 50-55%);

С_о - % снижения трудоемкости путем замены обтирочных работ обдувом

воздухом (принимается равным 10-15%).

Трудоемкости ТО-1 и ТО-2 рассчитывается по формулам:

t_ТО-1 =t^н_ТО-1 ∙ К₂ ∙ К₅ ∙ К_м, чел.-ч; (2.11)

t_ТО-1 = 8∙ 1, 15 ∙ 1 ∙ 0, 36 = 3.31 чел.-ч;

t_ТО-2 =t^н_ТО-2 ∙ К₂ ∙ К₅ ∙ К_м, чел.-ч; (2.12)

t_ТО-2 = 24∙ 1, 15 ∙ 1 ∙ 0, 36 = 9.93 чел.-ч;

где t^н_ТО-1 иt^н_ТО-2 – нормативные трудоемкости соответственно ТО-1 и ТО-2,

чел.-ч;

К_м – коэффициент механизации работ технического обслуживания, снижающий

трудоемкость (при поточном методе производства для ТО-1 принимается

равным 0, 8, для ТО-2 – равным 0, 9; для тупикового метода принимается

равным 1, 0).

Сезонное обслуживание предназначено для перевода подвижного состава АТП на летний или зимний период эксплуатации. Сезонное обслуживание совмещается с очередным ТО-2, с увеличением трудоемкости работ ТО-2 на 20-50%. Трудоемкость сезонного обслуживания (СО) рассчитывается по формуле:

t_СО = t_ТО-2 ∙ С_СО, чел.-ч; (2.13)

t_СО = 24 ∙ 0, 2 =4.8, чел.-ч;

где С_СО – доля трудоемкости СОот трудоемкости работ ТО-2:

· 0, 5 – для очень холодного и очень жаркого сухого климатических районов;

· 0, 3 – для холодного и жаркого сухого климатических районов;

· 0, 2 – для прочих климатических районов.

Трудоемкости общего (Д-1) и поэлементного (Д-2) диагностирования рассчитываются по формулам:

t_Д-1 =t_ТО-1 ∙ С₁, чел.-ч; (2.14)

t_Д-1 = 3, 31 ∙ 0, 5 = 1, 6чел.-ч

t_Д-2 =t_ТО-2 ∙ С₂, чел.-ч; (2.15)

t_Д-2 = 9, 93 ∙ 1 = 9, 93 чел.-ч;

где t_ТО-1, t_ТО-2 – рассчитанные трудоемкости работ соответственно ТО-1 и ТО-2, чел.-ч;

С₁, С₂ – доля трудоемкости диагностических работ в общей трудоемкости работ соответственно ТО-1 и ТО-2 (составляет в долях от 0, 3 до 1, 6 и принимается по таблице Приложения 3).

Удельная трудоемкость текущего ремонта автомобилей рассчитывается по формуле:

t_ТР =t^н_ТР ∙ К₁ ∙ К₂ ∙ К₃ ∙ К₄∙ К₅, чел.-ч/1000 км; (2.16)

t_ТР = 2 ∙ 1 ∙ 1 ∙ 1.1 ∙ 1, 014∙ 1, = 2, 02 чел.-ч /1000 км

где t^н_ТР – нормативная удельная трудоемкость текущего ремонта, чел.-ч;

К₄ – коэффициент корректирования нормативов удельной трудоемкости

текущего ремонта в зависимости от пробега с начала эксплуатации.

Среднее значение коэффициента К₄ рассчитывается по формуле:

_К4 ‗ А₁ ∙ К₄₍₁₎ + А₂ ∙ К₄₍₂₎ + А₃ ∙ К₄₍₃₎ + А₄ ∙ К₄₍₄₎ , (2.17)

А₁ + А₂ + А₃ + А₄

_К⁴‗ 75 ∙ 1 + 15 ∙ 1 + 8 ∙ 1.1 + 2 ∙ 1.3

100 = 1.014

где А₁ … А₄ – количество автомобилей, входящие в группу с одинаковым пробегом с начала эксплуатации, ед. (таблица 2.1);

К₄₍₁₎ … К₄₍₄₎ – величины коэффициентов корректирования удельной трудоемкости текущего ремонта в зависимости от пробега с начала эксплуатации для соответствующих групп автомобилей (принимается по таблице Приложения 2).

Корректирование трудоемкости единицы ТО (ЕО, ТО-1, ТО-2) и ТР на 1000 км для прицепов и полуприцепов выполняется аналогично, как и для автомобилей-тягачей. Тогда расчетная трудоемкость единицы ТО данного вида для прицепного состава определяется по общей формуле:

t_(i)пр = t^н_(i)пр ∙ К₂ ∙ К₅, чел.-ч; (только для прицепов и полуприцепов) (2.18)

где t^н_(i) – нормативная трудоемкость единицы ТО данного вида (ЕО, ТО-1, ТО-2) для полуприцепа или прицепа, чел.-ч.

Расчетная удельная трудоемкость ТР на 1000 км пробега для прицепного оборудования автомобилей рассчитывается по формуле:

t_ТР(пр) =t^н_ТР(пр) ∙ К₁ ∙ К₂ ∙ К₃ ∙ К₄ ∙ К₅, чел.-ч/1000 км; (только для прицепов и полуприцепов) (2.19)

где t^н_ТР(пр) – нормативная удельная трудоемкость ТР на 1000 км пробега для

прицепа или полуприцепа, чел.-ч/1000 км;

К₁…К₅ – коэффициенты корректирования.

По результатам выбора и расчетов показателей ТО и ремонта составляется таблица.

Таблица 2.3

Исходные и скорректированные нормативы ТО и ремонта

2.2.РАСЧЕТ КОЭФФИЦИЕНТОВ £ _т, £ _и И ГОДОВОГО ПРОБЕГА

Расчетный (планируемый) коэффициент технической готовности автомобиля (группы автомобилей, парка автомобилей) определяется из выражения:

_{£ т}‗ ______ 1___________________, (2.20)

1 + L_сс (d_ТО-ТР / 1000 + d_КР / L^ср_КР)

_{£ т}‗ ______ 1___________________,

1 + 170 (1, 47/ 1000 + 24 / 358560) = 0, 79

где L_сс – среднесуточный пробег автомобилей, км;

L^ср_КР – средневзвешенная величина пробега автомобилей до капитального ремонта, км;

d_КР – продолжительность простоя автомобиля в капитальном ремонте, дни.

L^ср_КР = L_КР ∙ (1 – (0, 2 ∙ А_КР) / А), км; (2.21)

L^ср_КР = 360 000 ∙ (1 – (0, 2 ∙ 2) / 100) = 358 560км;

где L_КР – скорректированное значение пробега до капитального ремонта, км;

А_КР – количество автомобилей, прошедших капитальный ремонт (принимается по заданию);

А – списочное количество автомобилей в АТП, ед.

Коэффициент использования автомобилей определяют с учетом режима работы АТП в году и коэффициента технической готовности подвижного состава по формуле:

£ _и‗ _ Д_Рг_ _{∙ • Кн• £ т}, (2.22)

Д_кг

£ _и ‗ 300_{• 0, 95• 0, 79},

300 = 0, 75

где Д_рг – количество рабочих дней в году АТП;

К_н – коэффициент, учитывающий снижение использования технически исправных автомобилей в рабочие для АТП дни по эксплуатационным причина (принимается в пределах 0, 93 … 0, 97).

Суммарный годовой пробег всех автомобилей в АТП рассчитывается по формуле:

∑ L_Г = 365 ∙ А ∙ L_СС ∙ £ _и, км; (2.23)

∑ L_Г = 365 ∙ 100 ∙ 170 ∙ 0, 75 = 4 653750 км;

где А – списочное количество автомобилей в АТП, ед.;

L_СС – среднесуточный пробег автомобилей, км.

2.3.РАСЧЕТ ГОДОВОЙ ПРОИЗВОДСТВЕННОЙ ПРОГРАММЫ

ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ АВТОМОБИЛЕЙ

Число технических обслуживаний (ЕО, ТО-1, ТО-2, Д-1, Д-2, СО) определяется в целом по парку или по каждой группе автомобилей, имеющих одинаковую периодичность обслуживания.

Количество ежедневных обслуживаний за год рассчитывается по формуле:

_N^г_ео ‗ ∑ Lг_, обслуживаний (2.24)

L_СС

_N^г_ео ‗ ∑ 4 653 750,

170 =27375

Количество уборочно-моечных работ (УМР) за год рассчитывается по формуле:

· для грузовых автомобилей, самосвалов и автопоездов

N^г_умр = (0, 75 … 0, 80) ∙ N^г_ео, обслуживаний; (2.25)

N^г_умр = 0, 76∙ 27375 = 20 805

· для легковых автомобилей и автобусов

N^г_умр = (1, 10 … 1, 15) ∙ N^г_ео, обслуживаний (2.26)

Количество ТО-2 за год рассчитывается по формуле:

_N^г_то-2 ‗ ∑ L_Г , обслуживаний (2.27)

L^с_ТО-2

_N^г_то-2= 4 653 750,

12 200 = 381

Количество ТО-1 за год рассчитывается по формуле:

_N^г_ТО-1 ‗ ∑ L_Г __N^г_то-2, воздействий (2.28)

L_ТО-1

_N^г_ТО-1 ‗ 4 653 750 _- 381= 1558

Количество общего диагностирования (Д-1) за год рассчитывается по формуле:

N^г_д-1 =1, 1 ∙ N^г_то-1 +N^г_то-2, обслуживаний (2.29)

N^г_д-1 =1, 1 ∙ 1558 + 381 = 2094

Количество поэлементного диагностирования (Д-2) за год рассчитывается по формуле:

N^г_д-2 = 1, 2 ∙ N^г_то-2, воздействий (2.30)

N^г_д-2= 1, 2 ∙ 381 = 457,

Количество сезонных обслуживаний за год рассчитывается по формуле:

N^г_со = 2 ∙ А, обслуживаний.

N^г_со = 2 ∙ 100 =200

2.4.РАСЧЕТ СМЕННОЙ ПРОГРАММЫ ПО ВИДАМ

ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И ДИАГНОСТИКИ

Для расчета сменной программы по видам ТО необходимо принять количество рабочих дней в году и количество смен работы для каждой зоны ТО (смены работы зон ТО могут быть 1, 2 или 3 смены). Режим работы зоны уборочно-моечных работ (УМР), как правило, равен режиму работы АТП, в то время, как режим работы зон ТО и ТР может от него отличаться (эти зоны могут работать по 5-, 6- или 7-дневной рабочей неделе; т.е. 250 рабочих дней в году). Рекомендации по принятию рабочих дней в году и количества смен работы зон ТО и ТР следует принять по Приложению 4.

Сменная программа рассчитывается по видам ТО МАЗ-5516 по общей формуле:

N_см‗ __N^г_j__, обслуживаний; (2.31)

Д_рг ∙ С_см

N_см‗ __ 381__

300 ∙ 1= 1

где N^г_j – годовая программа по соответствующему виду ТО и диагностики (ЕО, УМР, ТО-1, ТО-2, Д-1, Д-2);

Д_рг – количество рабочих дней в году соответствующей зоны ТО или постов диагностики (принимается по Приложению 4);

С_см – число смен работы соответствующей зоны ТО или постов диагностики (принимается по Приложению 4).

По результатам расчета сменной программы по каждому виду ТО и диагностики принимается метод организации производства в соответствующей зоне ТО или постах диагностики. Рекомендуется принять поточный метод производства ТО, если сменная программа видов ТО составляет:

· для зоны ЕО – 50 и более обслуживаний;

· для зоны ТО-1 – 12-15 и более обслуживаний;

· для зоны ТО-2 – 5-7 и более обслуживаний.

При сменной программе в соответствующих зонах ТО менее указанных выше величин, рекомендуется к применению тупиковый метод производства.

В соответствии с данными рекомендациямидля зоны ТР по ремонту рам и рессор выбираем тупиковый метод производства.

2.5.РАСЧЕТ ГОДОВОГО ОБЪЕМА РАБОТ

Годовой объем (годовая трудоемкость) работ по АТП определяется в человеко-часах и включает в себя объемы работ по ТО (ЕО, ТО-1, ТО-2, Д-1, Д-2, СО), текущему ремонту, а также объем работ по участкам текущего ремонта.

Годовая трудоемкость ежедневного обслуживания рассчитывается по формуле:

Т^г_ЕО = t_ЕО ∙ N^г_УМР, чел.-ч. (2.32)

Т^г_ЕО = 0, 4 ∙ 27375 = 10 950чел.-ч

При определении годовых объемов работ для зон ТО-1 или ТО-2, необходимо учитывать дополнительную трудоемкость сопутствующего текущего ремонта, объем которого не должен превышать 15-20% трудоемкости соответствующего вида ТО. И, соответственно, годовой объем работ ТР по ТП должен быть уменьшен на тот же объем ремонтных работ сопутствующего текущего ремонта.

Годовая трудоемкость ТО-1 рассчитывается по формуле:

Т^г_ТО-1 = t_ТО-1 ∙ N^г_ТО-1 + Т^г_{соп.ТР(1)}, чел.-ч.; (2.33)

Т^г_ТО-1 = 3.3 ∙ 1558 + 771 = 5 912 чел.-ч

где Т^г_{соп.ТР(1)} – годовая трудоемкость сопутствующего текущего ремонта при проведении работ ТО-1, чел.-ч.

Годовая трудоемкость работ сопутствующего текущего ремонта при проведении ТО-1 рассчитывается по формуле:

Т^г_{соп.ТР(1)} = t_ТО-1 ∙ N^г_ТО-1 ∙ С_тр, чел.-ч; (2.34)

Т^г_{соп.ТР(1)} = 3.3 ∙ 1558 ∙ 0.15 =771, чел.-ч;

где С_тр – регламентированная доля сопутствующего ТР при проведении работ ТО-1 (принимается равной 0, 15 … 0, 20).

Годовая трудоемкость ТО-2 рассчитывается по формуле:

Т^г_ТО-2 = t_ТО-2 ∙ N^г_ТО-2 + Т^г_{соп.ТР(2)}, чел.-ч; (2.35)

Т^г_ТО-2 = 9 ∙ 381 + 62 = 3491 чел.-ч;

где Т^г_{соп.ТР(2)} – годовая трудоемкость сопутствующего текущего ремонта при проведении работ ТО-2, чел.-ч.

Годовая трудоемкость работ сопутствующего текущего ремонта при проведении ТО-2 рассчитывается по формуле:

Т^г_{соп.ТР(2)} = t_ТО-2 ∙ N^г_ТО-2 ∙ С_тр, чел.-ч; (2.36)

Т^г_{соп.ТР(2)} = 9 ∙ 381 ∙ 0.2, = 62 чел.-ч

где С_тр – регламентированная доля сопутствующего ТР при проведении работ ТО-2 (принимается равной 0, 15 … 0, 20).

Годовые трудоемкости общего и поэлементного диагностирования соответственно рассчитываются по формулам:

Т^г_Д-1 = t_Д-1 ∙ N^г_Д-1, чел.-ч, (2.37)

Т^г_Д-1 = 1.5∙ 2094= 3141чел.-ч,

T^г_Д-2= t_Д-2 ∙ N^г_Д-2, чел.-ч. (2.38)

T^г_Д-2= 9 ∙ 457 = 4 113 чел.-ч.

Годовая трудоемкость сезонного обслуживания автомобилей рассчитывается по формуле:

T^г_СО =t_СО ∙ 2 ∙ А, чел.-ч; (2.39)

T^г_СО = 5∙ 2 ∙ 100 =1000 чел.-ч;

где А – списочное количество автомобилей в АТП, ед.

Общая годовая трудоемкость для всех видов ТО рассчитывается по формуле:

∑ Т^г_ТО = Т^г_ЕО + Т^г_ТО-1 + Т^г_ТО-2 + Т^г_СО, чел.-ч.

∑ Т^г_ТО = 10950 + 5912 + 3491 + 1000 = 21 353чел.-ч.

Годовая трудоемкость текущего ремонта (ТР) рассчитывается по формуле:

_Тг_ТР ‗ _∑ L_{Г_ .tТР} - ( Т_{соп.ТР(1)} + Т_{соп.ТР(2)}), чел.-ч. (2.40)

_Тг_ТР ‗ _4 653 750 * ₂- (771 + 62) = 9 306чел.-ч

где ∑ L_г – общий годовой пробег автомобилей АТП, км.

Годовая трудоемкость работ в зоне ТР или в производственных ремонтных цехах (участках) рассчитывается по формуле:

Т^г_{зонаТР (участка)} = (Т^г_ТР∙ С) / 100, чел.-ч; (2.41)

Т^г_{зонаТР (участка)} = (Т^г_ТР∙ С) / 100, чел.-ч;

Т^г_{зонаТР (участка)} = (9 306∙ 10) / 100, = 930 чел.-ч;

где С – доля постовых работ ТР или цеховых (участковых) работ в % от общего объема текущего ремонта (принимается по Приложению 3).

Общий объем работ по техническим воздействиям и ремонту на подвижной состав автотранспортного предприятия составит:

∑ Т^г_ТО-ТР = ∑ Т^г_ТО + Т^г_ТР, чел.-ч. (2.42)

∑ Т^г_ТО-ТР = 21 353 + 9306, = 30 659чел.-ч.

2.6. РАСЧЕТ ЧИСЛЕННОСТИ ИСПОЛНИТЕЛЕЙ НА

УЧАСТЕ ПО ДИАГНОСТИРОВАНИЮ ДВИГАТЕЛЯ АВТОМОБИЛЯМАЗ-5516.

К производственным рабочим относятся исполнители работ различных зон и участков, непосредственно выполняющие работы по ТО и ремонту подвижного состава АТП. При таком расчете различают технологически необходимое (явочное) и штатное (списочное) число рабочих.

Технологически необходимое число исполнителей работ по диагностированию двигателя автомобиля МАЗ 5516 рассчитывается по формуле:

Р_Т = Т^г / Ф_РМ, человек; (2.43)

Р_Т = 9306 / 2400 = 4 человека;

где Т^г – годовая трудоемкость соответствующей зоны ТО, ТР, цеха (участка),

Ф_РМ – годовой производственный фонд времени рабочего места, ч.

Штатное число исполнителей работ рассчитывается по формуле:

Р_Ш = Т^г / Ф_ПР, человек; (2.44)

Р_Т = 30 659 / 2400 = 12 человек;

где Ф_ПР – годовой производственный фонд времени одного производственного рабочего, ч.

Годовые производственные фонды времени Ф_РМ и Ф_ПР принимаются по Приложению 7 Методических указаний.

3. ОРГАНИЗАЦИОННЫЙ РАЗДЕЛ

Целью данного раздела дипломного проекта является разработка вопросов организации работы объекта проектирования. В этой части дипломного проекта решаю следующие задачи:

· выбор метода организации производства ТО и ТР в СТО;

· выбор метода организации технологического процесса на объекте проектирования;

· схема технологического процесса на объекте проектирования;

· выбор режима работы производственных подразделений АТП;

· расчет количества постов в зонах ТО и ТР или постов диагностики (если это предусмотрено заданием на курсовое проектирование);

· расчет количества линий в зонах ТО (если это предусмотрено заданием на курсовое проектирование);

· распределение исполнителей работ по специальностям и квалификации;

· подбор технологического оборудования, технологической и организационной оснастки;

· расчет производственной площади объекта проектирования.

3.1.ВЫБОР МЕТОДА ОРГАНИЗАЦИИ ПРОИЗВОДСТВА

ТО И ТР В СТО

СТО на АТП достаточно крупное, то структуру управления и схему СТО можно представить на рисунке

Комплекс ТОД – выполняет ТО, регламентные работы, сопутствующие работы и работы по диагностике автомобилей.

Комплекс ТР – объединяет подразделения, производящие работы по замене неисправных агрегатов, узлов и деталей автомобилей на исправные, а также крепёжно-регулировочные работы по ТР непосредственно на автомобилях.

Комплекс РО – объединяет подразделения, производящие работы по обслуживанию и ремонту снятых с автомобилей агрегатов, узлов и деталей, а также другие работы, не связанные с непосредственным выполнением их на автомобилях.

Поступающие на ТО и ремонт автомобили проходят через мойку и поступают на участок приемки для определения технического состояния автомобиля, необходимого объема работ и их стоимости. Чистые автомобили поступают на приемку, минуя мойку. Мастером заполняется наряд-заказ, назначается ремонтный рабочий на данный автомобиль. Клиенту выдается акт - приемки автомобиля в ремонт. В нем указывается неисправность, дата приемки, дата выполнения заказа, исполнитель, список оснастки автомобиля. После этого клиент получает пропуск на территорию.

После приемки автомобиль отправляется на рабочие посты соответствующих производственных участков, в случаи их занятости автомобиль находится в зоне ожидания. После завершения работ и проверки качества автомобиль направляют в зону хранения, а далее непосредственно выдается клиенту. Пропуск на выезд выписывается в том случаи, если клиентом оплачены полностью все работы.

Участок приемки и выдачи совмещены, они являются начальным и конечным пунктом пребывания автомобиля на станции. При приемке выполняется комплекс контрольно - осмотровых работ по определению общего технического состояния автомобиля и необходимого объема работ. Производятся следующие работы: внешний осмотр автомобиля и проверка его комплектности; проверка агрегатов и узлов, на которые указывает владелец; проверка технического состояния автомобиля для выявления дефектов, не заявленных владельцем; определение и согласование с заказчиком ориентировочного объема работ, стоимости и сроков выполнения, а также способа устранения дефекта; оформление приемочных документов. При выдаче автомобиля после проведения всех работ, указанных в наряд-заказе, производится контроль качества, внешний осмотр автомобиля, проверка комплектности и сдача автомобиля владельцу.

Как было сказано выше, для оказания качественных услуг очень важна слаженность работ управленческого персонала, что немыслимо без четкого

понимания процесса оказания услуг и четкого его документирования. Успешное планирование и безупречное выполнение каждой фазы оказания услуги строит удовлетворение клиента и обеспечивает повышение прибыли. Необходимо, чтобы работа выполнялась правильно, эффективно и последовательно с целью удовлетворения клиента и получения прибыли. Большинство проблем с клиентом возникают из-за того, что кто-то из работников станции не выполнил одно из необходимых действий, или эти действия были выполнены непоследовательно.

Разделим условно весь процесс оказания услуги на этапы:

Этап 1 – Определение бюджета времени.

Этап 2 – Назначение на обслуживание.

Этап 3 – Встреча клиента и проведение диагностики автомобиля.

Этап 4 – Оформление заказ-наряда.

Этап 5 – Непосредственное выполнение ремонта или обслуживания.

Этап 6 – Выдача готового автомобиля

Этап 7 – Контроль удовлетворения клиента.

3.2.ВЫБОР МЕТОДА ОРГАНИЗАЦИИ ТЕХНОЛОГИЧЕСКОГО

ПРОЦЕССА ТО И ТР В СТО

Тупиковый метод применяется в условиях ремонтных мастерских или профилакториях на универсальных рабочих постах, расположенных в тупиковом порядке. Этот метод, хотя и уступает по ряду технико-экономических показателей поточному методу, но вполне обеспечивает высокий уровень качества и механизацию работ. В состав мастерской или
профилактория должны входить диагностический пост или диагно­стическая установка. Этот метод наиболее целесообразен при техническом обслуживании мобильных машин различных типов и марок.
Индивидуальный метод применяется в условиях строительной площадки (на месте работы машин). Этот метод уступает рассмотренным выше методам, но при наличии у организаций хорошо оснащенных пере­движных технических средств для техобслуживания и передвижных диагностических установок, а также, если имеется возможность обеспечения качественного ремонта сборочных единиц узлов и агрегатов машин в заводских условиях или в условиях мастерских. Индивидуальный метод, получивший название агрегатно-узлового, вполне оправдывает себя, особенно в дорожно-строительных организациях, выполняющих рассредоточенные линейные работы.
При выборе метода технического обслуживания и текущего ремонта машин необходимо учитывать следующие положения: характер, объемы и сроки
строительно-монтажных работ; общую численность машинного парка и машин в хозяйстве, их типы, самоходность и транспортные скорости, наличие средств и средств технической диагностики; климатические и другие особенности.
При том или ином методе применяются различные организационные формы. Основными из них являются централизованная, частично централизованная, децентрализованная, отличающиеся друг от друга степенью централизации работ и степенью разделения труда при выполнении работ.
Организация технического обслуживания и текущего (эксплуатационного) ремонта дорожных машин зависит главным образом от характера работ, выполняемых этими машинами, состава парка, наличия и состояния технических средств, включая технические средства для диагностирования. При этом основной задачей организации технического обслуживания является изыскание наиболее оптимального режима его проведения, ч. е. такого режима, при котором периодичность и перечни выполняемых операций обеспечивают эксплуатационную надежность и

долговечность машин при минимальных.

По рекомендации НИИАТ, техническое обслуживание целесообразно организовать на специализированных постах поточным методом (с внедрением в технологический процесс конвейеров для передвижения автомобилей с поста на пост: для ЕО – непрерывного действия, для ТО – периодического), если сменная программа составляет не менее:

--- для ЕО – 50 и более обслуживаний;

--- для ТО-1 – 12-15 и более обслуживаний;

--- для ТО-2 – 5-7 и более обслуживаний.

В противном случае должен быть применен либо метод тупиковых специализированных постов, либо метод универсальных постов.

При выборе метода следует иметь в виду, что наиболее прогрессивным методом является поточный, т.к. он обеспечивает повышение производительности труда вследствие специализации постов, рабочих мест и исполнителей, создает возможность для более широкой механизации работ, способствует повышению трудовой и технологической дисциплины, обеспечивает непрерывность и ритмичность производства, снижает себестоимость и повышает качество обслуживания, способствует улучшению условий труда и сокращению производственных площадей.

Технологический процесс текущего ремонта автомобилей может быть организован методом универсальных или специализированных тупиковых постов.

Выбираю агрегатно-участковый метод организации производства, который состоит в том, что все работы по ТО и ремонту автомобилей распределяются между производственными участками, полностью ответственными за результаты своей работы.

Эти участки являются основными звеньями производства. Каждый из основных производственных участков выполняет все работы по ТО и ТР автомобилей (узлов, механизмов, систем, приборов).

3.3.ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ОБЪЕКТА ПРОЕКТИРОВАНИЯ

В данном параграфе раскрываю содержание технологического процесса на объекте проектирования необходимо вкратце.

Примеры схем технологических процессов представлены в Приложении 5 и 6 Методических указаний.
