Этапы проектирования ИС

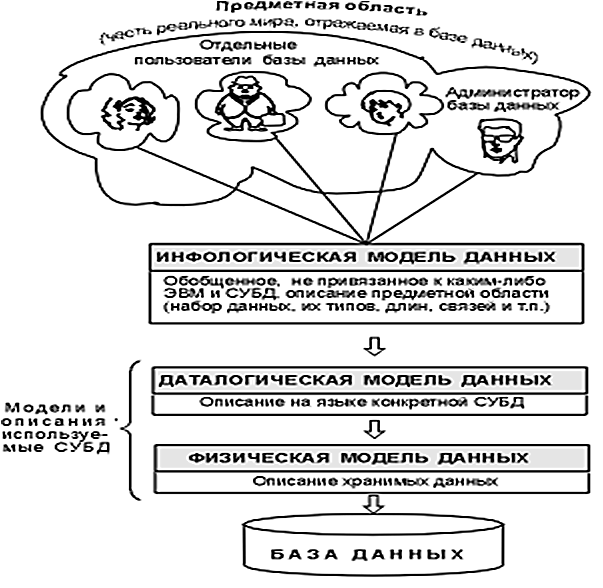

Основные этапы проектирования информационной системы:

1. Концептуальное проектирование
цель: представить информацию в доступной форме, не зависящей от спецификации системы
результат - инфологическая модель

2. Логическое проектирование
цель: создание логической модели привязанной к конкретному программному средству
результат – даталогическая модель

3. Физическое проектирование
цель: осуществляется привязка базы данных к физической памяти компьютера
результат – физическая модель

Совокупность процедур проектирования информационной системы можно разделить на 4 этапа:

I. Этап формулирования и анализа требований;

II. Этап концептуального проектирования;

III. Этап логического проектирования;

IV. Этап физического проектирования.

I. На этапе формулирования и анализа требований устанавливаются цели организации, определяются требования к БД. Все требования документируются в форме, доступной конечному пользователю и проектировщику БД.

II. Цель и задача концептуального проектирования состоит в описании и синтезе информационных требований пользователей к проекту информационной системы (ИС). На выходе должна быть составлена спецификация сущностей и связей и её называют «диаграмма сущность-связь» (Entity-Relationship).

Различают нисходящее и восходящее проектирование.

Методология нисходящего проектирования – анализ сущностей с дальнейшей специализацией:

1) моделирование представлений;

2) объединение представлений.

Моделирование представлений отображает аспекты деятельности организации и заключается в фактическом сборе информации на различных уровнях организации по четырём видам представлений:

· общее представление (требование отчётности, необходимые проверки, управляющее воздействие, меры по обеспечению секретности);

· прикладное представление (все виды обработки БД, т.е. какие программы, приложения должны быть);

· информационное представление (моделирование информационных связей: элементы данных, группировка элементов данных, связи, отображающие деятельность организации или предприятия);

· событийное представление (сроки представления информации, отчётов, решение прикладных задач).

Это входная информация от исполнителей, руководителей и пользователей ИС.

Объединение представлений. Многоуровневая диаграмма в виде информационной структуры:

1) согласование наименований (идентификация синонимов и омонимов среди элементов данных);

2) согласование идентификаций;

3) согласование агрегации (ограничение различных групп элементов на структурном уровне или операций над значениями элементов на уровне экземпляров);

4) уточнение допустимых подмножеств;

5) устранение противоречий при обновлении (для различных пользователей необходимо устранить несогласованные правила дополнения или включения информации);

6) устранить противоречия в ограничении целостности.
