Классификация соединений

Виды соединений:
1. По возможности относительного перемещения деталей:
- подвижное; - неподвижное.
2. По сохранению целостности деталей:
- разъёмное; - неразъёмное.
3. По форме спрягаемых поверхностей:
- плоское; - цилиндрическое; - коническое; - винтовое; - сферическое; - профильное.
4. По методу образования, определяемого процессом получения соединения или конструкцией соединяющей детали: `
- клёпанное, - паяное, - прессовое, - шпоночное, - клиновое, - сварное, клееное, - резьбовое, - шлицевое.

Вопрос 26

Уравновешивание вращающихся звеньев.(УРЗ)

Уравновешивание обеспечивается постановкой противовесов – дополнительных масс, создающих силы инерции, противоположные силам инерции, возникающим в звеньях при работе механизма.

Вопрос 27

Уравновешивание плоских механизмов.(УПМ)

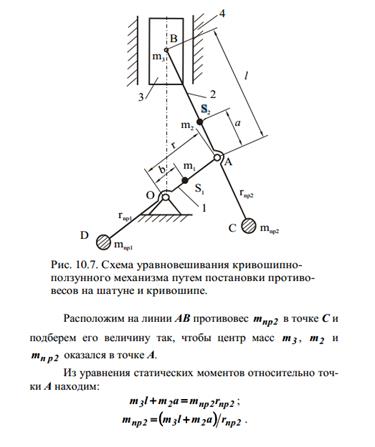

УРП сводится к подбору противовесов, при котором, ∑ Φ включая силы инерции противовесов, и ∑ М(Φ) относительно, любой точки равняется нулю. Где Ф-результ сила инерции, М(ф)-результ момент всех сил инерции. Из формулы Ф= -ma(S) видно, что для статического уравновешивания достаточно, чтобы a(S) =0. В стационарных механизмах это возможно в том случае, когда общий центр масс неподвижен. Например:
