Снятие Ремень привода ГРМ 3S-GE






1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Снимите правую часть защиты двигателя.

3. Снимите ремень привода генератора.

4. Снимите ремень привода насоса гидроусилителя рулевого управления

5. Снимите амортизатор правой опоры двигателя,

а) Отверните гайку крепления.


б) Поддомкратьте двигатель за масляный поддон.

в) Отверните 4 болта и 2 гайки и отсоедините амортизатор правой опоры и стойку бачка рабочей жидкости гидроусилителя рулевого управления.


6. Снимите кронштейн правой опоры двигателя, отвернув 3 болта крепления.

7. Снимите крышку №2 ремня привода ГРМ.

а) Отсоедините проводку от кронштейна генератора.


б) Снимите крышку №2 ремня привода ГРМ.

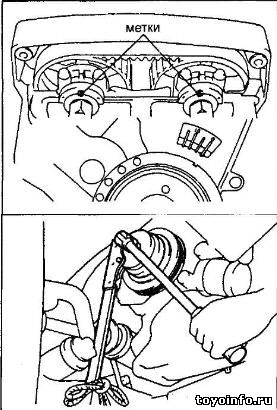

8. Установите поршень цилиндра №1 в ВМТ конца такта сжатия, совместив метки, как показано на рисунке.


9. Снимите шкив коленчатого вала,

а) Отверните болт шкива коленчатого вала.

б) Снимите шкив коленчатого вала.


10. Снимите крышку №1 ремня привода ГРМ, отвернув 6 болтов крепления

11. Снимите направляющую ремня привода ГРМ.

12. Снимите ремень привода ГРМ. Примечание: если предполагается снимаемый ремень использовать повторно, нанесите стрелку направления движения ремня в сторону вращения коленчатого вала, а также метки на шкивы и ремень.

а) Моментом 70 Н-м отведите натяжитель ремня привода ГРМ максимально влево и зафиксируйте его в этом положении ключом на 3 мм.


б) Снимите ремень привода ГРМ.

13. Отсоедините высоковольтные провода и выверните свечи зажигания.
