Конструирование плит

Плита – плоская конструкция, толщина которой значительно меньше ширины и длины.

Минимальная толщина плит:

40 мм – плиты покрытий;

50 мм – плиты перекрытий жилых и общественных зданий;

60 мм – плиты перекрытий промышленных зданий.

Продольное армирование плиты – стержни укладываются параллельно направлению изгиба плиты.

Плиты могут быть однопролетными и многопролетными (рис. 23), балочными и опертыми по контуру, сборными и монолитными.

Плиты обычно армируют сварными сетками.

Диаметр рабочих стержней сварных сеток не менее 3 мм, вязаных сеток не менее 6 мм.

Расстояние между осями рабочих стержней S ₁ должно быть не более 200 мм, если высота плиты h менее 150 мм. При высоте плиты 150 мм и более S ₁ = 1, 5 h. Поперечные стержни располагают с шагом S ₂ = 250…300 мм (рис. 23, а), но не реже чем через 350 мм. Общее сечение поперечных стержней принимают не менее 10% сечения рабочей арматуры.

Толщина защитного слоя для продольной рабочей арматуры в плитах принимается не менее 10…15 мм.

а)

б)

; но не более 200 мм.

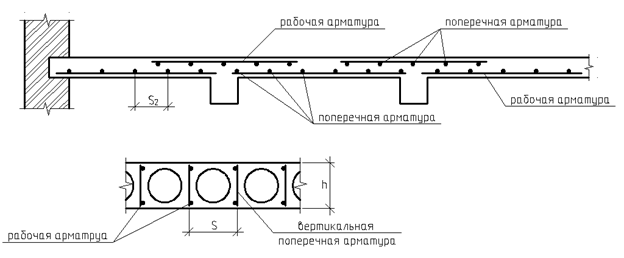

Рис. 23. Армирование плит:

а – многопролетная монолитная плита; б – однопролетная многопустотная плита.
