Архитектурный разрез

Плоскость сечения проходить по оси симметрии, а направление взгляда справа.Включен слой Тонкая.

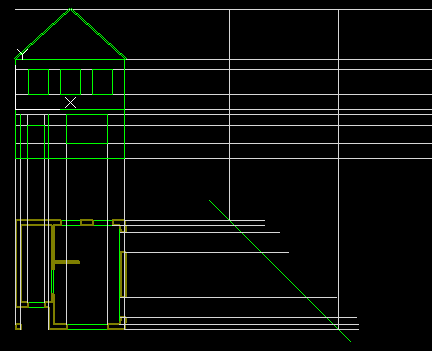

Включим привязки: Нормаль, Пересечение > включим слой Вспомогательная > Включим лампы слоя Вспомогательная (появятся старые линии, исходящие от фасада)> чтобы построить архитектурный разрез в проекционной связи, проведем линию чертежа: Полярное отслеживание > 45Е > отрезок > проведем линию чертежа ЕЕ> включим Орто (отключится Полярное) > отрезок > проведем линии связи, исходящие от плана чертежа и пересекающие линию чертежа > > проведем линии связи, исходящие от линии чертежа и пересекающие линию конька

5. Обводка.

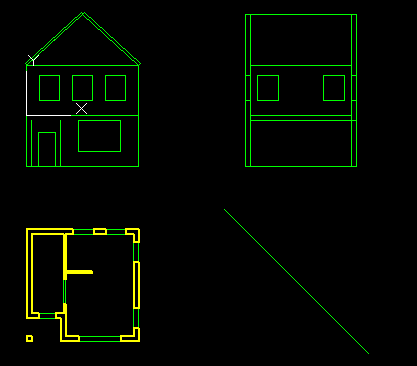

Включим привязки: Конточка, Пересечение > включим слой Тонкая > отрезок > обведем внешний контур > обведем линии внутренних стен > обведем линию высоты стен > обведем линии оконных проемов (слева и справа)> обведем контуры окон, не попавших в разрез > выключим слой Вспомогательная, для чего щелкнем по лампочке в слое Вспомогательная (исчезли конструктивные линии).

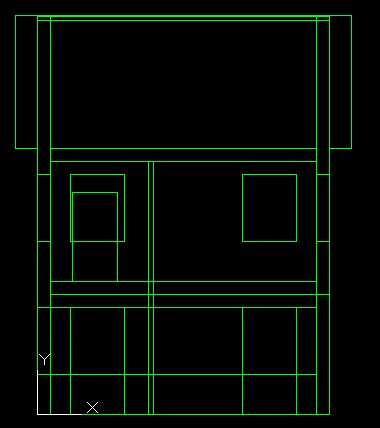

6. Исправления. При анализе выясняется необходимость добавлений и изменений. Так, в нашем случае, не начертили толщину перекрытия 2-этажа, перегородку, оконные проемы первого этажа, контур крыши и некоторые другие. Для этого перенесем систему координат в левую нижнюю точку архитектурного разреза:

Вид > Координаты > Начало > укажем левую нижнюю точку > включим слой Тонкая > построим перегородку и перекрытие, для чего: Отрезок> 2500, 0 Е > Орто > вверх 5700 ЕЕ> > 120Е > выделим вертикальную л инию > вправо ЕЕЕ > 300> выделим линию перегородки > вниз ЕЕЕ > 100Е > выделим линию конька > вниз ЕЕЕ > построим контур двери туалета, для чего Отрезок > 800, 3000 > вверх 2010Е > вправо 1010Е > вниз 2010ЕЕ > построим контур крыши для чего: > включим слой Тонкая > щелкнем по верхней левой точке (используем привязку Конточка) > Орто > влево 500 Е >

вниз 3000Е > вправо 500Е> > щелкнем по верхней правой точке (используем привязку Конточка) > вправо 500 Е > вниз 3000Е > влево 500Е> построим оконные проемы первого этажа, для чего > 0, 900 Е > вправо 6300ЕЕЕ> 0, 2410Е > вправо 6600Е > 0, 750 Е > вверх 2410 ЕЕ > > 1210 Е > выделим линию > вправо ЕЕЕ > 2680Е > выделим линию > вправо ЕЕЕ > 1210Е выделим линию > вправо ЕЕ

7. Удалим лишние линии, используя команду Обрезать
