Тема №3. Работа парожидкостных компрессионных трансформаторов тепла в нерасчетных условиях






Вариант 1. Определить кратность циркуляции раствора в водоаммиачной абсорбционной установке, если известно, что температура испарения хладагента составляет t0 = -10 °С, температура конденсации и абсорбции tK = ta = 25 °С, температура генерации tг = 150 °С.

Вариант 2. Определить интервал дегазации и кратность циркуляции в водоаммиачной абсорбционной установке, если температура испарения хладагента t0 = -20 °С, температура охлаждающей воды на входе в аппараты tB2 = to c = 20°С и на выходе из них tBl = 25°С, температура теплоносителя ts = 145 °С, минимальные разности температур в аппаратах Δ t = 5 °С.

Вариант 3. Определить удельную холодопроизводительность и удельный расход тепла на выработку холода в абсорбционной водоаммиачной установке, у которой температура генерации tг = 130 °С, температура конденсации и абсорбцииtK= ta = 25 °С, температура испарения хладагента t0 = -10 °С, эксергетический КПД установки ή е =0, 5.

Вариант 4. Определить эксергетический КПД абсорбционной водоаммиачной установки, работающей в следующем режиме: температура испарения хладагента t0 = -15 0С, температура хладоносителя на входе в испарительtHl = 1 °С и на выходе из него tн2 = - 8°С, температура генерации tг = 100 °С, температура конденсации to c = 20 °С. Холодильный коэффициент установки е = 0, 4.

Вариант 5. Определить эксергетический КПД водоаммиачной абсорбционной установки, у которой температура испарения хладагента t = -20 °С, температура конденсации tK = 25 °С, температура абсорбции tа = 20 °С, температура генерации tг = 100 °С.

Вариант 6. Водоаммиачная одноступенчатая абсорбционная холодильная установка имеет холодопроизводительность Q0 = 1500кВт. Температура хладоносителя на выходе из установкиtH2 = -15 (на входе tн1 = -10°С), температура охлаждающей воды на входе в аппараты tB2 = 20°С и на выходе из них tBl = 30°С. Давление греющего сухого насыщенного пара р = 0, 6МПа. Конечные разности температур в испарителе Δ tи = 5°С, в конденсаторе Δ tк = 5°С, в абсорбере Δ tа = 5°С, в генераторе Δ tг = 8°С, в охладителе и теплообменнике Δ tпо = Δ tто = 10°С, в дефлегматоре Δ tд = 15 °С.

Определить параметры в характерных точках процесса, тепловые нагрузки аппаратов, удельный расход тепла, холодильный коэффициент и эксергетический КПД установки.

Вариант 7. Одноступенчатая водоаммиачная абсорбционная установка имеет следующую характеристику: холодопроизводительность Qо = 750кВт, температура хладоносителя на выходе из испарителя tн2 = -35°С (на входе tн1 = -15), температура охлаждающей воды на входе в аппаратыtB2 = 20 0С и на выходе из них tBl = 25°С, температура греющего пара ts = 179°С, конечные разности температур в испарителе, конденсаторе, абсорбере Δ tи = Δ tк = Δ tа = 5°С, в генераторе Δ tГ = 9°С, в охладителе и теплообменнике Δ tпо = Δ tто = 10°С, в дефлегматоре Δ tд = 15°С. Определить параметры в характерных точках, построив процесс h, ξ -диаграмме, а также тепловые нагрузки аппаратов, удельный расход тепла, холодильный коэффициент и эксергетический КПД установки.

Вариант 8. Одноступенчатая водоаммиачная абсорбционная установка имеет холодопроизводительность Q0 = 106 ккал/ч = 1163 кВт. Температура рассола на входе в испаритель tн1 =-18°С и на выходе из него tн2 = -25 °С, температура охлаждающей воды на входе в конденсатор, дефлегматор и абсорбер tв2 = 20°С, а на выходе из них tв1 = 30 °С, температура греющего пара ts = 158°С (р = 0, 6 МПа). Конечные разности температур в испарителе Δ tи = 3°С, в конденсаторе и абсорбере Δ tк = Δ tа = 5°С, в генераторе Δ tг = 8°С, в охладителе Δ tпо = 8°С, в теплообменнике Δ tто = 10°С, в дефлегматоре Δ tд = t2tв1= 15°С.


Приложение 1

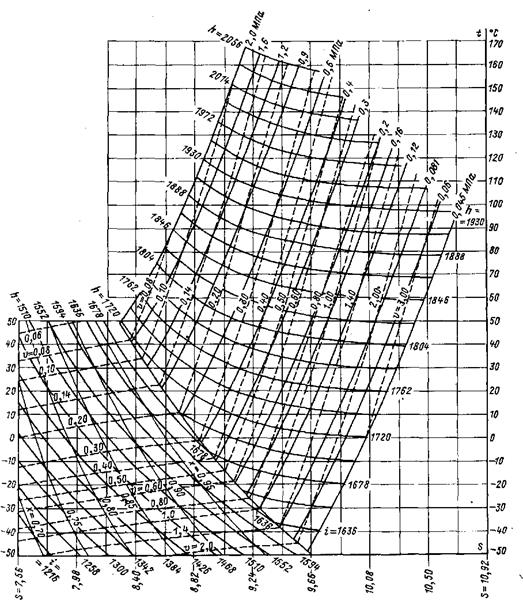

Т, s-диаграмма для аммиака


Приложение 2

е, h -диаграмма для аммиака
