Задвижка АНЕМ.491664.302 с ручным управлением

Применяются в качестве запорного устройства на трубопроводах по транспортировке:

· воды, пара, нефти и жидких неагрессивных нефтепродуктов с температурой до +425 °С (для задвижек из стали 20Л и 20ГМЛ), с температурой до +565 °С (для задвижек из стали 10Х18Н9Л), а также для природного газа с температурой до +80 °С;

· нефти и нефтепродуктов с температурой от –40 до +80 °С;

· воды, пара, нефти и жидких неагрессивных нефтепродуктов с температурой до +300 °С (для задвижек DN 600 мм PN 2.5 МПа);

· жидкого и газообразного аммиака с температурой от –40 до +150 °С;

· среды систем пожаротушения, включая растворы пенообразователей с температурой до +80 °С.

Герметичность затвора: может быть выполнена по требованию заказчика по классу А или В (ГОСТ 9544: 93).

Присоединение к трубопроводу: фланцевое и под приварку.

Климатическое исполнение:
— умеренное (температура окружающей среды от –40 до +40 °С),
— холодное (температура окружающей среды от –60 до +40 °С),
— тропическое (температура окружающей среды от –10 до +50 °С).

Тип привода: ручной (маховик, редуктор), электропривод.

В зависимости от проводимой среды, ее температуры и температуры окружающей среды задвижки
изготавливаются из различных сталей. Рекомендуемое установочное положение задвижек на
горизонтальном трубопроводе — приводом вверх. Допускается установка задвижек до DN 400 мм в
наклонном положении на горизонтальном и вертикальном трубопроводе.

При этом под корпус электропривода или редуктора должна быть предусмотрена дополнительная опора.

Средний срок службы задвижек: не менее 15 лет.

Гарантийный срок эксплуатации: 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев со
дня отгрузки.

Применяемые материалы:

· Крышка - сталь 20Л, 20ГМЛ

· Корпус - сталь 20Л, 20ГМЛ

· Клин - сталь 20, 09Г2С, 20Л, 20ГМЛ+СВ 04Х19Н9С2

· Седло- сталь 20

· Шпиндель - 20Х13

· Уплотнения - наплавка из нержавеющего материала СВ 04Х19Н9С2

Изготовление и поставка по ТУ 26: 07: 1166: 05, ТУ 26: 07: 1167: 05, ТУ 26: 07: 1168: 05, ТУ 26: 07: 1169: 05, ТУ
26: 07: 1170: 05, ТУ 26: 07: 1184: 05, ТУ 26: 07: 1185: 05.

По желанию заказчика задвижки могут поставляться с ответными фланцами или без них.
На серийно изготавливаемых задвижках присоединительные размеры магистральных фланцев по
ГОСТ 12819: 80 с размерами уплотнительных поверхностей по ГОСТ 12815: 80 — исполнение 3,
присоединительные размеры ответных фланцев по ГОСТ 12821: 80 с размерами уплотнительных
поверхностей по ГОСТ 12815: 80 — исполнение 2.

По заказу возможно изготовление магистральных и ответных фланцев в отличном от серийного исполнении.

Норма времени на изготовление.

дет. Седло.

Труд-ть 62 н/ч на изготовление дет. «Седло» до наплавки.

При заказе задвижек следует указать:

- наименование задвижки;

- диаметр условно прохода (номинальный диаметр);

- расчетное давление;

- расчетную температуру;

- тип (наименование) рабочей среды;

- обозначение исполнения;

- вид климатического исполнения;

- классификационное обозначение НП-068-05;

- класс безопасности по НП-001-97 (ПНАЭГ-01-011-97);

- категорию сейсмостойкость;

- обозначение настоящих ТУ;

- обозначение по системе заказчика (по требованию заказчика);

- количество и размеры контрольных колец (по требованию заказчика).

Задвижка. Рис 1.6.1

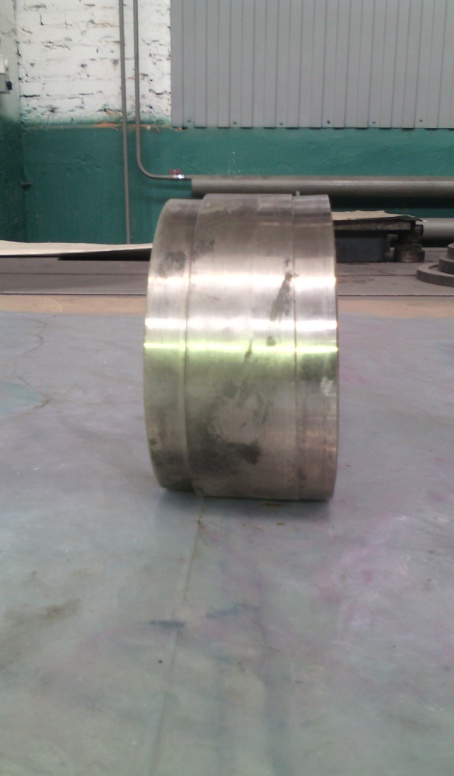

дет. «Седло» Рис 1.6.2

Характеристика материала сталь 20.

Химический состав в % материала 20

Температура критических точек материала 20.

Механические свойства при Т=20^oС материала 20.

Физические свойства материала 20.

Технологические свойства материала 20.

Зарубежные аналоги материала 20

Внимание! Указаны как точные, так и ближайшие аналоги.

Обозначения:
