Конденсатора и диэлектрические потери в нем
|
|
Лабораторная работа №2
по дисциплине:
«Электротехническое и конструкционное материаловедение»
Образец
Выполнил: студент группы
ЭЭ-218 Сикоренко А. Н.
Проверил: Шкаруба М.В.
Лабораторная работа № 2
ИССЛЕДОВАНИЕ ВЛИЯНИЯ ТЕМПЕРАТУРЫ НА ЕМКОСТЬ
КОНДЕНСАТОРА И ДИЭЛЕКТРИЧЕСКИЕ ПОТЕРИ В НЕМ
Цель работы:
Определение зависимостей емкости, тангенса диэлектрических потерь и температурного коэффициента емкости конденсаторов от температуры.
Параметры плоского конденсатора:
С0 = 1371 пкФ; tgδ 0 =0.00904
Таблица 2.1
| n | t, оС | Сt/Со | tgdt/tgdo | ТКС |
| ------------------- | ||||
| 0, 99991 | 1, 0089 | -0, 000018 | ||
| 0, 99981 | 1, 0149 | -0, 00002 | ||
| 0, 99968 | 1, 0258 | -0, 000026 | ||
| 0, 99951 | 1, 0328 | -0, 000034 | ||
| 0, 99932 | 1, 0496 | -0, 000038 | ||
| 0, 99908 | 1, 0665 | -0, 000048 | ||
| 0, 99882 | 1, 0824 | -0, 000052 | ||
| 0, 99847 | 1, 1043 | -0, 00007 | ||
| 0, 99806 | 1, 1291 | -0, 000082 | ||
| 0, 99757 | 1, 1549 | -0, 000098 | ||
| 0, 99694 | 1, 1877 | -0, 000126 | ||
| 0, 99616 | 1, 2204 | -0, 000156 | ||
| 0, 99517 | 1, 2651 | -0, 000199 | ||
| 0, 99399 | 1, 3207 | -0, 000237 | ||
| 0, 99243 | 1, 4071 | -0, 000314 | ||
| 97, 5 | 0, 99146 | 1, 4687 | -0, 000391 | |
| 0, 99014 | 1, 5322 | -0, 000533 | ||
| 0, 98953 | 1, 5769 | -0, 000616 | ||
| 0, 98884 | 1, 6256 | -0, 000697 | ||
| 0, 98807 | 1, 6752 | -0, 000779 | ||
| 0, 9872 | 1, 7507 | -0, 000881 | ||
| 0, 98623 | 1, 8272 | -0, 000983 | ||
| 0, 98516 | 1, 9374 | -0, 001085 |
1. Зависимость f(t)=Сt/Со
Рис. 1. Зависимость Сt/Со = f(t)
2. Зависимость ТКС =f(t)

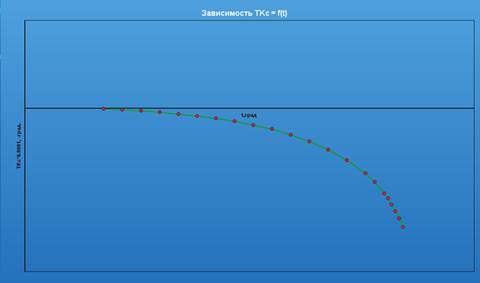

Рис. 2. Зависимость ТКС = f(t)
3. Зависимость tgdt/tgdo = f(t)
Рис. 3. Зависимость tgdt/tgdo = f(t)
Основные формулы:
1.
, где
S – площадь пластин, м2;
h – расстояние между пластинами, м;
–абсолютная диэлектрическая проницаемость вакуума, =8, 85∙ 10-8
;
–относительная диэлектрическая проницаемость среды между пластинами.
2. ТК
=
где
и
– диэлектрическая проницаемость образца при температурах t1 и t2
3.ТКС =
где
С1 и С2 – емкости образца соответственно при температурах t1 и t2.
4.ТКС = ТКe + a, где
a – температурный коэффициент линейного расширения
Вывод:
При выполнении лабораторной работы мною были определены зависимости ёмкости, тангенса диэлектрических потерь и температурного коэффициента емкости конденсаторов от температуры. По данным зависимостям построены графики зависимости Сt/Со = f(t), tgdt/tgdo = f(t) и ТКС = f(t).
Рис. 4. Основные результаты работы
|
