Баланс мощностей
|
|
Баланс мощностей является следствием закона сохранения энергии и записывается следующим образом:
где
- мощность, генерируемая источниками ЭДС;
- мощность, генерируемая источниками тока;
 |
- мощность, рассеиваемая в сопротивлениях.
Мощность, рассеиваемая в сопротивлениях, всегда положительна. Мощность источников энергии может быть как положительной, так и отрицательной.
Для идеального источника ЭДС (рис. 1.12) мощность PE=EI положительна, если направления ЭДС источника Е и тока ветви I совпадают, то есть источник работает в режиме генератора. В противном случае мощность отрицательна, то есть источник работает в режиме потребления энергии.
Для источника тока (рис. 1.12) мощность определяется по формуле PJ=UJJ=(φ 2-φ 1)·J.
Выполнение баланса мощностей является одним из критериев правильности расчета электрической схемы исследуемой цепи.
 |
Описание лабораторной установки

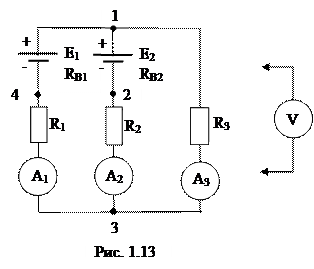

В работе исследуется электрическая цепь, содержащая два источника ЭДС, схема которой приведена на рис. 1.13.
Измерительные приборы:
амперметры Э59 0, 25÷ 1, 0 А – 3 шт.;
стендовый вольтметр М 903.
Источники энергии и резисторы установлены в блоках лабораторного стенда.
