Снабжение предприятия сырьем и вспомогательными материалами.Стр 1 из 4Следующая ⇒
Вафельное производство, созданное, более 40 лет назад, как лучшее в стране, к концу 80 – х утратило, ассортимент выпускаемой продукции, и технология производства в течении многих лет оставались неизменными, упаковка не соответствует мировым образцам. Перед комбинатом встала задача создания нового производства вафель на базе современной технологии с использованием лучших образцов оборудования, связанного в один технологический поток с автоматическим управлением технологическим процессом. Продукция по своим качественным и вкусовым показателем должна превосходить существующую; упаковка – производиться в современные упаковочные материалы; оформление в целом соответствовать лучшим мировым образцам. В основу проекта было положено создание 3 – х поточных линий по производству: · Вафель с жировой начинкой; · Вафель с фруктовой начинкой; · Вафель с пралиновой начинкой глазированных шоколадом (в середине 90х переделана под производство конфет «Мишка косолапый»,»Красная Шапочка»). Поточно – механизированные линии по производству фруктовых и глазированных вафель создаются впервые в стране. Для оснащения производства подобрано оборудование, соответствующее лучшим Автоматическая печь для выпечки вафельных листов. Печь сконструирована с учетом возможности экономии энергии. Печь оборудована 80 выпечными плитами, расположенными в поперечном направлении. Самонесущие плиты, изготовленные из спец.стали, собраны рядами с возможностью регулирования по высоте. Размеры выпечной плиты 290х460мм.
Конструкция печи предусматривает постепенное и качественное выпекание вафельных листов. Бесступенчатая регулировка скорости позволяет плавно регулировать перемещения на скоростях от 0 до максимальной скорости. Количество вводимого теста регулируется при помощи спиральной системой подачи с дозирующим насосом, управление которым выполняется импульсным генератором. Для управления подающей системой предусмотрен центральный пульт управления, установленный в передней части печи. Насос подачи теста, вентилятор и пуск горелок выведены на панель управления. Кроме того, на панели предусмотрен переключатель скорости работы печи и указатель – счетчик выпеченных в минуту листов, а также счетчик отработанных часов. Печь оборудована индикатором и переключателем температурных режимов автоматического действия. Температура контролируется автоматическим датчиком, замеряющим температуру выпечки на плитах без контакта, с допуском +1, 5 Контроль пригорания вафельного листа. Предусмотрена система контроля залипших листов, выполненная на световых диодах, указывающих место расположения пригоревшего листа. Если лист залипает несколько раз на одной и той же плите, в этом случае автоматически прекращается подача теста и включается акустическое оповещение. Установка для нанесения крема: предназначена для нанесения крема и формования вафельных блоков. Установка оборудована двумя промазочными головками, работающих по принципу контакта.Ширина валка 452мм, валок оборудован системой встроенного электрического разогрева возможностью регулировки температуры от нуля до максимальной. Столы для промазки оборудованы подъемным устройством для пропускания верхнего покрывающего места через промазочные валки без контакта.Производительность установки в полностью автоматическом режиме работы 63000 листов в час. Весовой аппарат. Предназначен для непрерывного взвешивания вафельных блоков с автоматической подачей после взвешивания и управления промазочным валком. В случае выхода блока, за допускаемые пределы веса, скорость работы изменяется соответствующей пропорции. Предел взвешивания при +2Т; 200 – 1500г. Автоматическая разрезная стопоукладочная машина. Блоки охлажденных вафель автоматически снимаются с охлаждающей колоны и укладываются до высоты 50мм. После укладки стопы, последняя подается в разрезное устройство, где производится сжимание стопы при помощи прижима. После сжатия стопы вступает в действие сначала левый разрезающий узел, затем правый с разрезанием в противоположных направлениях. После разрезания во втором узле изделия укладываются на ленточный конвейер.
Следующем, не менее важным объектом реконструкции, стало шоколадное производство. В первую очередь стояла задача замены 2х отработавших по 20лет шоколадоотливочных автоматов, пришедших к полному физическому износу. Данное оборудование эксплуатировалось с использованием большого количества ручного труда. На замену установлен шоколадоотливочный автомат супер – кавемиль 800 – А 32 фирмы «Карло и монтанари»(Италия), обеспечивающий выпуск продукции на 300 т/год больше чем 2 старых автомата. Автомат укомплектован пятью заверточными машинами и 4 – мя машинами для упаковки шоколада в футляры. Все операции ведутся в автоматическом режиме. Для обеспечения работы автомата установлено две темперирующие машины ТАН – 15, две кош – машины «Кловер 60»; произведена замена размольных установок фирмы «Шененбергер» на установки «МАП – 1000 СС». Автомат 800 – А32 установленный на фабрике «Рот Фронт», предназначен для отливки шоколадных плиток по 75г., размерами 177х59х8, 7мм производительностью 1584кг/час. Несущая конструкция машины из профилированного железа трубообразного сечения. Лонжероны несущей конструкции установлены на металлическом основании, за счёт чего установка приподнята от пола. На передней части конструкции установлены пневматические устройства для натяжения цепей, транспортирующих формы. На нижней части, после обогревателя форм, установлена пара скреберов с лезвиями для очистки поверхности форм, а также специальная емкость для сбора крошек. Эту пару скреберов можно легко инспектировать через специальные окошки. На начальной горизонтальной части конструкции установлено устройство для загрузки и разгрузки форм. Станция для автоматической загрузки и разгрузки форм состоит из 2х магазинов, которые синхронно двигаются с цепями, непрерывно движущимися вперед. Во время перемещения система рычагов прицепляет формы к специальным суппортам, закрепленных на цепях. Это происходит в случае загрузки. В случае разгрузки специальные рычаги освобождают формы, и подают их на вышестоящей магазин. Цикл работы полностью автоматизирован и осуществляется по команде оператора.
Станина машины состоит из чугунного основания в комплекте с направляющими, на которых передвигается отливочная головка. На этой части установлены кулачки привода поршней и клапанов для дозировки шоколада. Кулачки получают движение от зубчатой передачи, закрепленной на валу основной передачи. Таким образом синхронизируется скорость отливки шоколада при изменении скорости линии. Возможные небольшие сдвиги по причине удлинения цепей аннулируются автоматическим устройством. В случае необходимости клапан дозировки может быть отключен вручную (когда установка работает без отливки шоколада) и он остается в положении закрытия. Ход поршней может быть изменен во время хода при помощи маховика и это позволяет изменить количество дозируемого продукта в формы. Специальный указатель покажет оператору величину таких изменений. Механическое выключение позволяет остановить движение поршней дозировки в любой момент отливки шоколада. Формующая головка вовремя отливки ходит вперед и назад посредством эксцентричной группы, и ее ход может быть изменен с помощью маховика. Таким образом, можно изменить длину «языка» шоколада в зависимости от веса. Движение головки легкое, благодаря суппортам и рычагам привода, которые установлены на обоих концах отливочной головки. Система регулирования расстояния между поверхностью форм и клапаном дозировки находится на нижнее части направляющих цепи – формы и позволит поднять или опустить формы по отношению к дозатору, чтобы избежать загрязнения поверхности и обеспечить более точную отливку. Кроме того, машина состоит из металлической воронки с двойной стенкой и одного съемного блока из чугуна, который содержит приспособление дозировки. Воронка предусмотрена с двойной стенкой для циркуляции горячей воды при помощи центробежного насоса. Заданная температура воды поддерживается термостатической системой, состоящей из бронированного электросопростивления, смонтированного на баке, отдаленном от воронки, и модулирующего термостатического клапана для регулировки подачи холодной воды при изменении температуры. Внутри воронки установлена серия из 4х металлов для шоколада, приводимых в действие (каждая в отдельности) мотор – редуктором.
Устройство автоматической центровки. Это устройство обеспечивает точность отливки шоколада в формы. Оно позволяет производить отливку в центре формы даже при удлинении цепи в результате ее износа. Система состоит из механического устройства, которое непрерывно сравнивает ход цепей вперед с позиции отливки и во время их хода; когда положение формующей головки непрерывное – дается сигнал. На получении сигнала группа – редуктора – дифференциала с сервоприводом осуществляет автоматическую центровку формующей головки по отношению к формам. Система, будучи непрерывной, автоматически обеспечивает точную центровку в любой момент времени. Ударная машина в модульном исполнении состоит из нескольких вибрирующих секторов. При максимальной скорости частота 1, 12 ударов в секунду. Каждый сектор работает от 2х эксцентричных валов с компенсирующими пружинами. Учитывая особенную систему закрепления форм к цепям, воздействие вибрации передается только на формы, в то время как суппорты и цепи не вибрируют. Это обстоятельство повышает долговечность цепи и производит меньший шум. Вибрирующий сектор имеет свою несущую раму, отдельную от главной рамы установки, к которой закреплена рама ударной машины с помощью резиновых амортизаторов для уменьшения вибрации на пол.
Холодильный шкаф имеет металлический каркас с устройством для уточнения направления форм. Время охлаждения 15мин. При максимальной скорости установки холодильный шкаф облицован металлическими термоизолирующими панелями с двойной стенкой толщиной 70мм. Боковые стенки оснащены широкими дверцами для инспекции механических органов. Туннель состоит из 3х секторов, в которых с помощью специальных приспособлений регулируется подача воздуха с различной температурой, в средней зоне – умеренный холод, в центральной зоне – высокий холод, и в последней зоне (вход и выход форм) – температура акклиматизации. Формы при переходе с одного яруса на другой остаются в горизонтальной позиции. Высоколоточная машина предназначена для удаления продукта из ячеек формы. Форма поворачивается на 180градусов и опрокидывается, транспортерная лента, находящаяся внутри, предупреждает выпадение продукта из ячеек формы во время ее вращения. В опрокинутой позиции на форму воздействует ударная пневмогруппа, завершающее удаление продукта из формы. Готовый продукт подает на нижний транспортер, который извлекает его из холодильника. Охлаждающий туннель установлен на боковой части холодильника. Изоляция его состоит из металлических панелей и изоляции такого же типа, как вышеописанный. Туннель оснащен змеевиками для газа «Фреон 12»; электровентиляторами и приводами питания воздуха внутри вышеописанного холодильника. Специальные шиберы позволяют регулировать количество воздуха в циркуляции. Туннель поставляется в комплекте с нержавеющей ванной для сбора конденсата. Туннель – обогреватель форм смонтирован на верхней части установки. Время обогрева 1, 5мин. При максимальной скорости система состоит из двух электросопротивлений, из которых одна часть управляется селектором, а другая часть проверяется термометром. Вентилятор подает воздух через электросопротивление. При остановке линии автоматическая система исключает возможность перегрева форм, меняя направление движения воздуха.
· Устройством для контроля веса отливного шоколада, состоящего из укладчика пластинок, установленного перед формующей машиной. По команде оператора укладчик кладет одну пластинку на форму, в которую отливается шоколад. Пластина изготовлена из нержавеющей стали и имеет тарированный вес. После отливки перед выколоточной машиной специальным автоматическим приспособлением заполненная пластина поднимается, оператор снимает её и подает на взвешивание. · Детектором, состоящим из серии чувствительных реле близости, которые проверяют наличие невыколоченного шоколада в ячейках формы. При наличии в форме шоколада детектором останавливают отливку шоколада в форму. · Автоматической группой съема и передачи плиток к заверточным машинам, состоящего из пластинчатого транспортера с устройством выравнивания плиток и подачи последних в питатель заверточной машины. Устройство съема состоит из коллектора подвижного типа с присосками, присоединенного вакуум – системе. Во время съема коллектор перемещается в направлении движения пластинчатого транспортера с той же скоростью, спускается, снимает плитки, находящиеся на пластине и кладет их на поперечный транспортер для подачи на завертку. Если заверточная машина не успела завернуть плитки, или при ее остановке, устройство автоматически останавливает пневматический съем плиток. 5 – е устройство – универсального типа и забирает плитки с пластины в случае остановки любой из 4х заверточных машин. · Компрессором – холодильником, обеспечивающего производство холодом. · Формами из поликарбоната для отливки плиток по 75грамм. Для завертки плиток установлено пять заверточных машин типа 2100/Б(Италия). Завертка осуществляется в алюминиевую фольгу и этикет; тип завертки – «конверт». Скорость завертки – до 100 плиток в минуту. На внешнюю обертку тиснением наносится дата выработки.
· Транспортера питания, которым плитки подаются сплошнее в один ряд бок к боку. · Цепного транспортера с отверстиями (одно для каждой плитки) для установки плитки на ребро; · Толкателя сепаратора блока плиток; · Пластины стратификатора; · Толкателя носителя блока в отверстие питания.

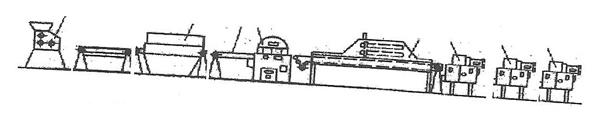

На каждый футляр наносится этикетка (трафарет). Данный узел состоит из: · Магазина этикеток; · Группы съема этикеток из магазина; · Транспортирующей тележки этикеток; · Устройства прессовки этикеток. Футляр изготовлен из картона (250 – 300 г/см2) и состоит из одной заготовки. На трафарет футляра наносится дата изготовления. Рисунок 2. Участок производства и упаковки шоколада. 1 – температурные сборники; 2 – темперирующие машины; 3 – шоколадоотливочный автомат; 4 – пульт управления; 5 – заверточные машины; 6 – машины групповой упаковки; 7 – транспортер для укладки в гофрокороба.
На поточной линии для производства праллиновых конфет выпускается конфеты типа «Маска», «Элегия»(со вкусом «амаретто») и др. основным сырьем для корпусов является тонкоизмельченная смесь обжаренных тертых маслосодержащих ядер ореха или смесь маслинных и зернобобовых семян с сахаром и твердыми жирами. Для улучшения вкусовых и питательных свойств в массу пралине вводят сухие молочные продукты(сухое молоко, сливки), какао – продукты (какао тертое и порошок), мед и др.компоненты рецептуры. При производстве конфетной массы типа пралине используют дезодорированную соевую, белковую муку, получаемую из сиропа подсолнечника, молочно – белковые концентраты; ядра орехов: миндаля, арахиса, кешью, лещины(фундука, лесных орехов); в качестве наполнителей используют вафельную, сахарную и карамельную крошку. После подготовки основного и вспомогательного сырья(просеивание, обжаривание,
измельчение) процесс производства конфет с корпусами из масс пралине состоит из следующих основных стадий: смешивание компонентов и
Время смешивания составляет 15 – 20 минут и задается с помощью реле времени. Масса из смесителя 16 разгружается в сборник – накопитель 18 через нижнее отверстия, закрывающиеся заслонками 19. Сборник – накопитель вместимостью 1000л служит для накапливания и непрерывной подачи рецептурной смеси на вальцевание. Он представляет собой ванну, снабженную водяной рубашкой и двумя мешалками ленточного типа. Рецептурная смесь разгружается из сборника – накопителя 18 Несколько рядов конфет, перемещается по ленте конвейера 39 и надвигаются на ремень преобразователя 40, выстраиваются вдоль него в один ряд и поступают в индивидуальный ленточный питатель 41, подающий их в заверточную машину 42. Завернутые изделия узкими поперечными ленточными конвейерами 43 передаются на сборочный конвейер 45, а затем взвешиваются и упаковываются в картонные ящики. Если какая – либо машина перегружена или оставлена, конфеты с конвейера 39 сбрасываются на конвейер 44, в конце которого они собираются в лотки и передаются на отдельно стоящие заверточные машины, снабженные индивидуальными питателями. Рисунок 3 Механизированная поточная линия производства праллиновых глазированных конфет с автоматическим завертыванием.
Халву получают смешиваем измельченных обжаренных ядер маслинных семян и карамельной массы, сбитой с пенообразующим веществом. В процессе смешивания происходит образование нитей карамельной массы и равномерное распределение между ними белковой массы. В результате этого смесь приобретает слоисто – волокнистую структуру, которая является отличительной особенностью халвы, как кондитерское изделие. На ОАО «Рот Фронт» производится 4 вида глазированной халвы: «Рот Фронт», «Приз», «Забава» и «Замоскворечье». Процесс приготовления халвы состоит из следующих стадий: приготовление белковой массы; приготовление сахарного сиропа и уваривания его до получения карамельной массы; приготовления отвара мыльного корня; сбивания карамельной массы с отваром мыльного корня, вымешивание халвы; формования, фасования и упаковывания халвы. Глазирование шоколадом улучшает вкус халвы и обеспечивает более длительную сохранность ее свежести и структуры. Для глазирования используют брикеты тахинной или подсолнечной халвы прямоугольной формы.
Процесс приготовления глазированной халвы состоит из следующих стадий: получение тертой и сбитой карамельной массы, вымешивания, формования отдельных брикетов халвы, глазирования брикетов, завертывания и упаковывания. Получение тертых масс, сбитой карамельной массы, вымешивание халвы производится обычным способом. Затем следует процесс формования халвы. Для этого готовая халвичная масса при температуре 60 – 65
Рисунок 4. Аппаратурно – технологическая схема поточно – механизированной линии производства халвы, глазированной шоколадом.

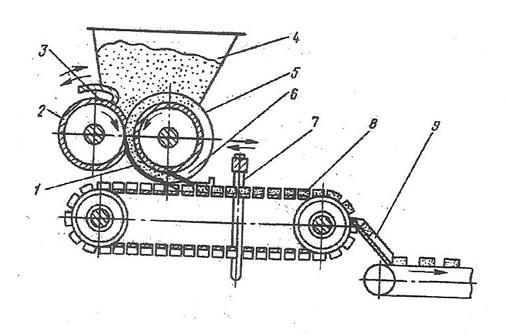

Рисунок 5. Резательная машина.
Ведущий комплекс оборудования линии предназначен для приготовления карамельной массы, формования и охлаждения карамели. В его составе находятся дозаторы карамельного сиропа, вкусовых добавок и красителей, вакуум-аппарат, охлаждающая и тянульная машины, темперирующая машина и дозатор для начинки, карамелеобкаточная, жгутовытягивающая и карамелережущая машины, а также узкий охлаждающий конвейер и охлаждающий агрегат. Завершающие операции производства карамели выполняются комплексом оборудования, состоящим из заверточных, фасовочных и упаковочных машин, а также системы конвейеров, их соединяющих. На рисунке показана машинно-аппаратурная схема линии производства карамели. Рисунок 6. Машинно-аппаратурная схема линии производства карамели Устройство и принцип действия линии. В состав линии входит сироповарочная установка ШСА, предназначенная для получения карамельного сиропа. Она состоит из блока рецептурных сборников, двух сироповарочных агрегатов и щитов управления. Блок рецептурных сборников включает в себя сборники 2 для патоки, инвертного сиропа и воды, а также два плунжерных насоса 1.В сироповарочный агрегат входит сборник 3 с дозатором сахара, смеситель 4, плунжерный насос 5, змеевиковая варочная колонка б, снабженная расширителем 7, пароотделитель 8, вентилятор 11, сборник готового сиропа 9 с сетчатым фильтром и шестеренный насос 10.
Установка ШСА работает следующим образом. Из рецептурных сборников 2 насосы-дозаторы 1 подают жидкие компоненты: патоку (или инвертный сироп) и воду в приемную воронку смесителя-растворителя 4. В эту же воронку дозатором из бункера 3 подается сахар-песок. Температура патоки и воды, подаваемых в смеситель, 65...70 °С (температура инвертного сиропа не должна превышать 40...50 °С). В смесителе 4 рецептурная смесь обрабатывается в течение 3, 0...3, 5 мин и нагревается до 65...70 °С. Эта смесь имеет влажность 17... 18 % и представляет собой кашицу с не полностью растворенными кристаллами сахара.Плунжерным насосом 5 кашицеобразная смесь подается в змеевик варочной колонки 6. На выходе из колонки змеевик соединен с расширителем 7, внутри которого установлен диск с отверстием диаметром 10... 15 мм. Диск оказывает сопротивление потоку движущейся рецептурной смеси, обеспечивая тем самым избыточное давление в змеевике 0, 17...0, 20 МПа. Благодаря этому давлению смесь нагревается до более высокой температуры, чем при атмосферном давлении без повышения концентрации раствора. При избыточном давлении греющего пара в варочной колонке в пределах 0, 45...0, 55 МПа температура сиропа на выходе из змеевика достигает 120... 125 °С. В результате повышения температуры происходит более быстрое растворение кристаллов сахара в несколько меньшем количестве воды, чем принято обычно при других способах уваривания. Образовавшийся в сиропе вторичный пар удаляется в пароотделителе 8 и вместе с воздухом вентилятором 11 выводится наружу. Готовый сироп собирается в нижней конической части пароотделителя 8 и отводится в сборник сиропа 9. Сборник снабжен фильтром с ячейками диаметром 1 мм. По мере необходимости готовый карамельный сироп перекачивают к местам потребления шестеренным насосом 10. В состав линии входит установка для приготовления жидких начинок. Она состоит из блока рецептурных сборников с дозирующими устройствами, двух начиночных вакуум-аппаратов, сборника начинки и щитов управления. Блок рецептурных сборников 14 включает в себя сборники для сахарного сиропа, патоки, фруктово-ягодной пульпы, молочных продуктов и др., а также дозирующие устройства для этих компонентов. Начиночные вакуум-аппараты 13 имеют паровую рубашку, механическую мешалку и спускной штуцер с затвором. Рабочий объем аппарата через трубопровод на верхней крышке соединен с мокровоздушным вакуум-насосом 12, снабженным конденсатором смешения.
Приемный сборник начинки 15 имеет водяную рубашку, механическую мешалку и спускной штуцер, соединенный через трубопровод с шестеренным насосом 10. При работе установки исходные компоненты дозируют и загружают в начиночный вакуум-аппарат в соответствии с рецептурой. После герметизации варочного объема включают вакуум-насос и подают греющий пар. При уваривании начинки поддерживают избыточное давление греющего пара в пределах 0, 4...0, 6 МПа, а остаточное давление (разрежение) в варочном объеме 65...75 кПа. Рецептурная смесь уваривается в течение 30...45 мин до влажности 16... 19 %. Готовая начинка по направляющим желобам перетекает в приемный сборник 15, охлаждается до температуры 80...85 °С и насосом 10 перекачивается в темперирующую машину 29. Сюда же дозирующими устройствами 27 подаются кислота и ароматическая эссенция, которые перемешиваются с начинкой. Готовая начинка перекачивается насосом 26 в начинконаполнитель 28.Наличие пары варочных аппаратов в установке позволяет организовать бесперебойное приготовление начинки: пока в одном аппарате уваривается начинка, в другом производят вспомогательные операции, и наоборот.Уваривание карамельного сиропа для получения карамельной массы осуществляется в змеевиковом вакуум-аппарате непрерывного действия. Он состоит из греющей части — змеевиковой варочной колонки 19, выпарной части — вакуум-камеры 21 с разгрузочным механизмом 22 и сепаратора-ловушки 20, соединенного через конденсатор смешения с мокровоздушным насосом 18. При работе вакуум-аппарата карамельный сироп из расходного сиропного бака 16 плунжерным насосом-дозатором 17 непрерывно нагнетается в змеевик колонки 19 под избыточным давлением 0, 08...0, 15 МПа. Одновременно в корпус колонки подается греющий пар под давлением 0, 4...0, 6 МПа. Проходя через змеевик, сироп нагревается, закипает и, смешиваясь с выделившимся из него паром, поступает в вакуум-камеру 21. Остаточное давление (разрежение) в вакуум-камере поддерживается в пределах 85...95 кПа, поэтому в ней продолжается процесс уваривания массы благодаря интенсивному самоиспарению влаги в разреженном пространстве. Вторичный пар, выделяющийся из сиропа при его уваривании, и воздух проходят через сепаратор-ловушку 20, в которой задерживаются частицы карамельной массы. Далее вторичный пар охлаждается, конденсируется и вместе с воздухом удаляется вакуум-насосом 18. Уваренный карамельный сироп накапливается в вакуум-камере 21 и при помощи разгрузочного устройства 22 выгружается из нее порциями по 15... 20 кг через 1, 5...2, 0 мин. Процесс уваривания сиропа в змеевиковом вакуум-аппарате протекает в течение 1, 5...2, 0 мин.
Из приемной воронки карамельная масса выходит непрерывной лентой между двумя вращающимися полыми барабанами, которые охлаждаются изнутри водой. Передвигаясь по нижнему барабану, она попадает на наклонную плиту, охлаждаемую водой. Лента массы толщиной 3...6 мм и шириной 0, 4...0, 6 м быстро теряет тепло на охлаждаемых поверхностях, образуя твердую корочку, которая препятствует прилипанию карамельной массы к соприкасающимся поверхностям оборудования. Из-за плохой теплопроводности внутри ленты карамельной массы температура снижается медленно и сохраняется жидкое состояние продукта. После предварительного охлаждения при продвижении массы по наклонной плите на поверхность ленты из дозаторов 24 подаются краситель, кислота и эссенция. В нижней части плиты карамельная лента проходит между подвертывателями, которые свертывают ленту в трубу таким образом, чтобы добавки попали внутрь. Далее лента прокатывается валками и превращается в многослойный пласт. На охлаждающей машине 23 карамельная масса в течение 20...25 с охлаждается до средней температуры 80...90 °С. Затем лента карамельной массы загружается конвейером на рабочие органы тянульной машины 25, которые растягивают и складывают пряди карамельной массы. В результате такой обработки в течение 1, 0... 1, 5 мин карамельная масса перемешивается с добавками, температура массы выравнивается по всему объему, а также масса насыщается пузырьками воздуха, теряет прозрачность и приобретает шелковистый блеск. Карамельные изделия формуются комплексом оборудования, состоящим из трех машин, работающих синхронно: карамелеобкаточной 30 с начинконаполнителем 28, жгутовытягивающей 31 и карамелережущий 32. Внутри корпуса карамелеобкаточной машины 30 расположено шесть вращающихся рифленых веретен. Они образуют конусообразный желоб, на который конвейером загружают тянутую карамельную массу температурой 70...80 °С. Масса обертывается вокруг трубки начинконаполнителя 28 и по мере накопления порции (батона) до 50 кг обкатывается веретенами и постепенно приобретает форму конуса. Он непрерывно вращается вокруг продольной оси, совпадающей с осью начинконаполнительной трубки. На выходе из машины вершина карамельного батона обкатывается в виде бесконечного жгута. При нагнетании начинки в наполнительную трубку центральная полость жгута наполняется начинкой. Количество начинки дозируется в зависимости от вида карамели и составляет от 23 до 33 % от общей массы изделия. Из обкаточной машины карамельный жгут непрерывно проходит в жгутовытягивающую машину 31.
Отформованная карамель температурой 60...70 °С непрерывной цепочкой с тонкими перемычками между изделиями поступает на узкий ленточный охлаждающий конвейер 33 ив течение 12... 15 с обдувается воздухом, имеющим температуру 8... 12 °С. За этот промежуток времени на поверхности изделий образуется твердая корочка охлажденной массы, что исключает деформацию карамели при более продолжительном окончательном охлаждении в охлаждающем агрегате. Этот агрегат состоит из загрузочного 34 и отводящего 36 вибролотков, а также охлаждающего шкафа 35. В последнем размещен сетчатый конвейер и автономная система охлаждения и циркуляции воздуха. Шкаф 35 выполнен в виде герметичной камеры, внутри которой поддерживают температуру охлаждающего воздуха 0...3 °С с относительной влажностью не выше 60%. Карамельная цепочка, поступающая с конвейера 33, раскладывается вибролотком 34 в виде петель по ширине сетчатого конвейера, размещенного в шкафу 35. Карамель движется под распределительным воздуховодом, через щели которого поступает охлаждающий воздух. В течение 1, 5 мин температура карамели снижается до 35...40 °С, а перемычки между изделиями становятся твердыми и хрупкими. На выходе из шкафа 35 охлажденная карамель ссыпается на отводящий вибролоток 36, на котором перемычки между изделиями окончательно разрушаются, а карамельная крошка отделяется от изделий. Карамель с вибролотка 36 загружается промежуточным конвейером 37 на распределительный конвейер 38, обеспечивающий подачу изделий в питатели заверточных машин 39. Карамель, поступающая на завертку, должна соответствовать заданным размерам и форме, не иметь деформации, открытых швов и налипших крошек. Поверхность карамели должна быть сухой, не липкой. Карамель должна быть равномерно охлаждена и обладать прочностью, исключающей ее разрушение при завертке. На машинах 39 карамель завертывается поштучно в этикетку с подверткой. Наиболее производительные заверточные машины заворачивают карамель вперекрутку с использованием рулонных этикеток и подвертки. Завернутая карамель поступает на сборный конвейер 40 и промежуточным конвейером 41 загружается в дозирующее устройство 42 для упаковки в торговую тару — картонные короба. Далее короба передаются конвейером 43 на обандероливающую машину 44 и отгружаются в экспедицию.
|
