Домашнее задание. Цель работы: Изучить способы формирования и демодуляции двоичного сигнала с фазовой манипуляцией (ФМ-2)

Лабораторная работа № 10

МЕТОДЫ

ФОРМИРОВАНИЯ И ДЕМОДУЛЯЦИИ

СИГНАЛОВ ФМ2





Выполнил: Барабаш Д.В.

Группа: ЭР-13-09



Москва

Цель работы: Изучить способы формирования и демодуляции двоичного сигнала с фазовой манипуляцией (ФМ-2), познакомиться с глаз-диаграммами, изучить влияние шума и расфазирования генераторов приемника и передатчика на характеристики сигнала и на ошибки демодуляции.





Домашнее задание

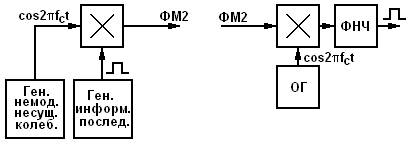

Схема установки:

2) Определите критическое значение расфазирования Dj, при котором на выходе демодулятора всегда будут наблюдаться ошибки различения сигналов (шум отсутствует).

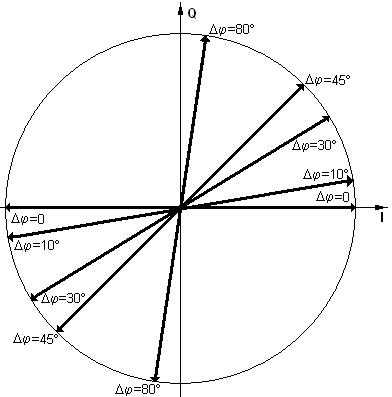

Зададим расфазирование , равное 0, 10, 30, 45 градусов и более. Для каждого значения построим на сигнальной плоскости отсчёты синфазного компонента вектора сигнала на выходе демодулятора.

Как видно из рисунка, пока , на выходе канала всё ещё наблюдается сигнал, уровень которого позволяет определить, какой символ был передан. Однако с увеличением расфазирования на выходе демодулятора будут появляться ошибки.
