Расчет сил зажима

Расчет сил зажима определяется с целью определения прочности закрепления заготовки в приспособлении. Учитывается коэффициент запаса, который умножается на силу резания. Расчет произведен правильно, если сила резания будет меньше силы зажима заготовки.

Таблица 3 «Силы зажима»

Схема зажима	Расчетные формулы требуемой силы зажима, н (кгс)
	W0 = W/n
W – сила зажима заготовки, кгс; Р1, Р2, Р3 – составляющие силы резания, кгс; f – коэффициент трения на рабочих поверхностях зажимов (для гладких поверхностей f=0, 25; с крестообразно нарезанными канавками f=0, 45); К – коэффициент запаса; n – число прихватов; α – угол призмы.

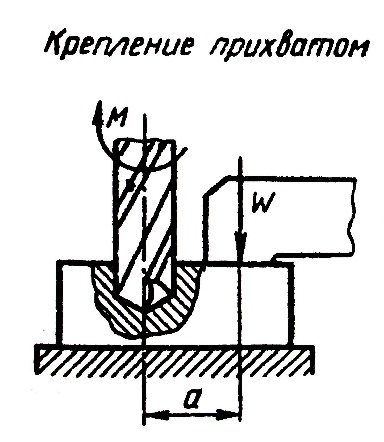

W – сила зажима заготовки, кгс; Мкр – крутящий момент на сверле; f – коэффициент трения на рабочих поверхностях зажимов (для гладких поверхностей f=0, 25; с крестообразно нарезанными канавками f=0, 45); К – коэффициент запаса; n – число работающих сверл; α – угол призмы.
