Теневой метод ультразвуковой дефектоскопии.
Рис. 20
Если на пути зондирующего пучка окажется какое-нибудь расслоение – 4, то интенсивность луча, пришедшего к приемнику, окажется заметно меньшей за счет того, что дефект отразил часть лучей в сторону излучателя. На осциллограмме это вызовет уменьшение высоты пика от оси ординат (рис.20, б). Чем протяженнее дефект под излучателем, тем, соответственно, значительней будет ослабление результирующего сигнала. В том же случае, если дефект внутри изделия будет иметь очень большую протяженность, то на экране осциллографа сигнала не будет регистрироваться..
Рис.21 используется большое количеством излучателей и приемников (до 360 пар), а полученная информация от индикатора регистрируется на специальной электротермической бумаге. На рисунке 22 показан результат контроля толстого листа на установке «Дуэт». Здесь видно, что усадочная раковина слитка была закатана в листовую заготовку (темная область).
Рис. 22

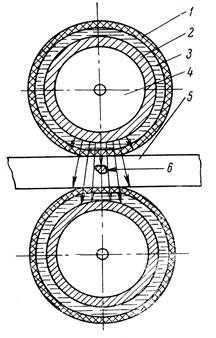

В некоторых случаях для контроля листовых заготовок теневым методом, используют системы кольцевых искательных головок, схема одной пары которых представлена на рисунке 23. Каждый кольцевой преобразователь излучающей и принимающей систем состоят из: резиновой оболочки – 1; кольца из титаната бария – 2, жидкости, обеспечивающей акустический контакт – 3 и корпуса – 4 из плексиглаза.
Две последние схемы ультразвуковой дефектоскопии легко автоматизируются и хорошо работают в потоке прокатного производства. Рис.23
.
|
