Приборы для контроля дефектов вихретоковым методом.
В настоящее время на предприятиях используются разнообразные модели вихретоковых приборов. Одни из них применяются для диагностики изделий, другие – для толщинометрии, третьи - для структуроскопии и т.п.
Рис.39.
В состав прибора входит головка преобразователя и электронный блок обработки информации. Питание прибора сетевое и автономное. Пример перечня марок приборов широкого применения с накладными датчиками: ИПП-1М, МДП-1, ВД-30П, ФБ-450, ВД-40н, Проба-3, ВД-80н, Циркограф 6.221 – 6 и новейшие – ВД-34КСК, ВД – сканер и др. Приборы вихретокового контроля с проходными датчиками применяют для контроля поверхностных дефектов у разнообразной продукции прокатного и волочильного производства (прутки, трубы, цилиндрические детали и заготовки). Электрическая схема одного из приборов («Магнотест») данного принципа работы приведена на рисунке 40. Рис.40. Здесь видно, что на цилиндрическом прутке располагаются две спаренные катушки, одна из которых является возбуждающей, а другая – регистрирующей. Воз Внешний вид прибора, использующего проходные датчики, приведен на рисунке 41.

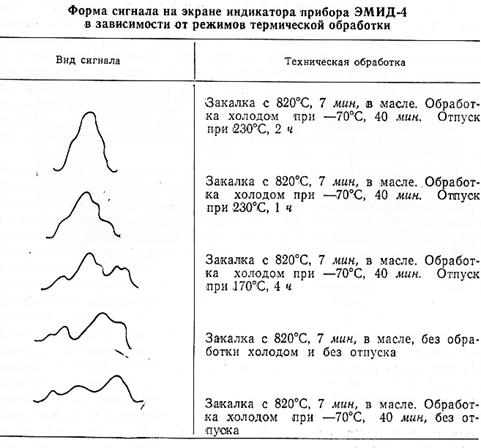

Рис. 41 Дефектоскоп марки ЭМИД-4 предназначен для оценки качества термической обработки, поверхностных дефектов пруткового материала и для разбраковки материалов по маркам. На рисунке видны проходные катушки дефектоскопа, электронный блок с осциллоскопом. При работе прибора, на его экране можно наблюдать вид сигнала, по которому, например, можно судить о качестве термической обработки стали (рис.42). Рис.42.
Из данных осциллограмм видно, что температура отпуска закаленной стали сильно влияет на форму сигнала, а это дает возможность оценить правильность выполнения режимов термической обработки сталей. Кроме вышеназванного прибора, в промышленности широко используются и другие марко приборов: ЭМИД-8, ВС-10П, ИЭ и многие другие.
|
