Федеральное агентство по образованию ЛАНГЕПАССКИЙ нефтяной техникум - филиал Государственного образовательного учреждения Высшего профессионального образования «ЮГОРСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»
РАБОЧАЯ ТЕТРАДЬ ПО ПРАКТИЧЕСКИМ ЗАНЯТИЯМ
По профессиональному модулю ПМ.01 «ОРГАНИЗАЦИЯ МОНТАЖНЫХ РАБОТ ПРОМЫШЛЕННОГО ОБОРУДВАНИЯ И КОНТРОЛЬ ЗА НИМИ»
Раздел 1 «Грузоподъемные механизмы. Работа с применением грузоподъемных механизмов»
Студента очной формы обучения специальности 151031 «Монтаж и техническая эксплуатация промышленного оборудования (по отраслям)»
Студент группы 4МЭ20 (С.И. Иванов)
Преподаватель (О.А. Гринаш)
ПРАКТИЧЕСКОЕ ЗАНЯТИЕ 1
ТЕМА: Расчет и выбор каната. ЦЕЛЬ: Научить рассчитывать и выбирать канат, пользоваться технической документацией, воспитывать аккуратность и внимательность. Развивать техническое мышление.
ЗАДАНИЕ
Рассчитать и выбрать стальной канат для оснащения монтажной электрореверсивной лебедки ЛМС с тяговым усилием F, диаметр барабана лебедки D.
Таблица 1 – исходные данные.
Вариант_____
Исходные данные:
F =
D =
Порядок расчета
1. Задаемся предварительно диаметром каната dк (произвольно),
dк =
2. С учетом диаметра барабана лебедки находим соотношение D/ dк.
D/ dк. =
3. По таблице 3 определяем значение коэффициента k:
k =
если отношение D/ dк менее 12, то необходимо изменить диаметр каната. 4. Определяем расчетное разрывное усилие каната в целом
Р= Fk=
5. По сортаменту на канаты выбираем канат, разрывное усилие которого больше расчетного.
Выбрали канат: ________________________________________________
______________________________________________________________
с диаметром: dкфакт =
6. Проводим проверку фактического отношения D/ dкфакт:
D/ dкфакт=
Вывод о правильности выбранного каната: ___________________________
________________________________________________________________
____________________________________________________________ (если отношение D/ dкфакт более 12, то канат выбран верно) Контрольные вопросы 1. Какие канаты применяют в грузоподъемных механизмах?
______________________________________________________
______________________________________________________
2. Какие типы стальных канатов предусматривает ГОСТ 3241-80?
_________________________________________________________
_________________________________________________________ 3. Какой метод расчета применяется для расчета стальных проволочных канатов? ________________________________________________________________ ________________________________________________________________
ПРАКТИЧЕСКОЕ ЗАНЯТИЕ 2
ТЕМА: Расчет каната для строповки. ЦЕЛЬ: Научить рассчитывать и выбирать канат для гибких грузозахватных устройств, пользоваться технической документацией, воспитывать аккуратность и внимательность. Развивать техническое мышление.
ЗАДАНИЕ Определить диаметр и выбрать канат для строповки груза массой mгр в четыре ветви (n=4 шт.) каната с расположением их под углом α = π /6 рад к вертикали (Рисунок 2).
Таблица 1 – исходные данные.
Рисунок 2 – Строповка груза (а –четырехветвевым стропом;; б – д –двухветвевым): 1 – груз; 2 –ветви стропа
Вариант_____
Исходные данные:
mгр, =
Порядок расчета
1. Определяем вес груза (Н):
Gгр= mгр g =
2. Определяем натяжение одной ветви каната в стропе
F=iGгр /n =
где Gгр- n – i –
3. Вычисляем расчетное разрывное усилие каната в целом Р= Fk =
где k –
F –
4. По сортаменту на канаты выбираем канат, разрывное усилие которого больше расчетного, записываем его обозначение.
________________________________________________________
_________________________________________________________
Контрольные вопросы 1. Назначение съемных грузозахватных устройств.
________________________________________________________________
_____________________________________________________________ 2. Дайте определение понятию строповка.
______________________________________________________________
______________________________________________________________ 3. Требования к грузозахватным устройствам.
______________________________________________________________
________________________________________________________________
ПРАКТИЧЕСКОЕ ЗАНЯТИЕ 3
ТЕМА: Расчет полиспастов.
ЦЕЛЬ: Научить рассчитывать усилие в тяговой ветви каната полиспаста, определять массу груза, который можно поднять лебедкой, пользоваться технической документацией, воспитывать аккуратность и внимательность. Развивать техническое мышление.
ЗАДАНИЕ Пример1. Определить усилие F тягвтяговой ветви каната полиспаста, выполненного по схеме I (рисунок 2, а), при подъеме груза весом Gгр. Полиспастные блоки установлены на подшипниках качения, а отводные блоки — на подшипниках скольжения. Изгибной жесткостью каната пренебрегаем.
Таблица 1 – исходные данные.

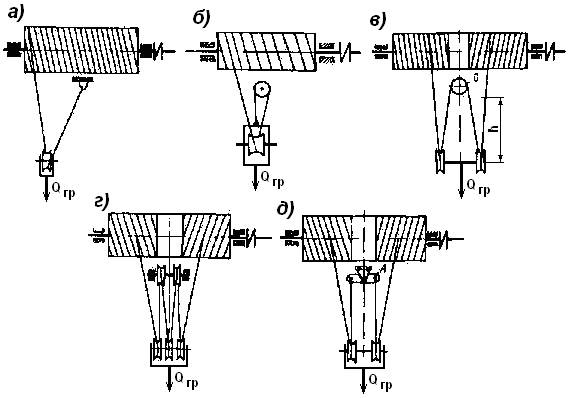

Рисунок 1 – Схемыполиспастов: а - одинарный двухкратный; б - одинарный трехкратный; в, д - сдвоенные двухкратные; г - сдвоенный трехкратный.

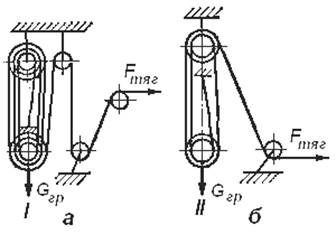

Рисунок 2 – Расчетные схемы силовых полиспастов (I – одинарного семикратного; II – одинарного четырехкратного)
Порядок расчета
1. Определяем кратность полиспаста а.
а =
2. Определяем количество обводных блоков n: n =
3. Выбираем коэффициент полезного действия, пользуясь
η =
4.Рассчитать к. п. д. блока η бл
η бл= η m,
где η –., m –.,
5. Определить усилие F тягвтяговой ветви каната полиспаста:
F тяг= Gгр (1- η бл) / [(1- η бл а) η c n], где Gгр – η бл – η c – а – n – Пример2. Определить массу груза, который можно поднять лебедкой с тяговым усилием F тяг при помощи полиспаста, выполненного по схеме II (рис. 2, б). Все блоки установлены на подшипники скольжения. Изгибной жесткостью каната пренебрегаем.
Таблица 3 – исходные данные.
Исходные данные:
F тяг=
Порядок расчета 1. Определяем кратность полиспаста а:
а =
2. Определить количество обводных блоков n. n =
3. Определить вес груза
Gгр=(F тяг · (1- η а) η n) / (1- η)=
где F тяг – η – а – n –
4. Определить массу груза
mгр= Gгр / g
где Gгр –, g – Контрольные вопросы 1.Дайте определение понятию полиспаст.
________________________________________________________________
______________________________________________________________ 2.Для чего служит уравнительный блок?
______________________________________________________________
_____________________________________________________________ 3.К чему приводит увеличение кратности полиспаста? ________________________________________________________________________________________________________________________________
ПРАКТИЧЕСКОЕ ЗАНЯТИЕ 4
ТЕМА: Изучение конструкции башенного крана. ЦЕЛЬ: Научить классифицировать кран, изучить конструкцию крана, воспитывать аккуратность и внимательность. Развивать техническое мышление. ОБОРУДОВАНИЕ: Макет башенного крана
АЛГОРИТМ ВЫПОЛНЕНИЯ ПРАКТИЧЕСКОЙ РАБОТЫ
1. Изучить Правила безопасности (ПБ 10-382-00). 2. Классифицировать башенный кран, представленный макетом, используя извлечение из ПБ 10-382-00. Заполнить таблицу 1.
Таблица 1.
4. Определяем тип стрелы___________________________________.
Контрольные вопросы: 1. Какие движения выполняет башенный кран?
_______________________________________________________________
2. Какие типы стрел бывают у башенных кранов?
________________________________________________________________, 3. Как подразделяются башенные краны по способу установки у здания? ___________________________________________________________
ПРАКТИЧЕСКАЯ РАБОТА 5
ТЕМА: Устойчивость передвижных кранов
ЦЕЛЬ: Научиться рассчитывать устойчивость передвижных кранов, пользоваться технической документацией. Развивать техническое мышление.
Задание
Провести проверку устойчивости крана КС-5377 при действии статических испытательных нагрузок при вылете крана согласно исходным данным (Таблица 7)
Таблица 7
Ход выполнения практической работы
1. Ознакомиться с Общими положениями.
2. Исходные данные Варианта ___________:
L =
F =
3. Записать основные определения
|
