Определение из условия прочности поперечное сечение из 2х неравнополочных уголков
|
|
Принимаем уголок стальной горячекатаный, равнополочный по ГОСТ 8509-93.
Линейная плотность уголка = 74кг/м
Площадь поперечного сечения = 94, 29см2
B=200мм
B=200мм
T=25мм
R=18мм
iy=3, 91см
Iy=616, 7см4
ix=6, 06см
Ix=1438, 38 см4
Определение запаса прочности

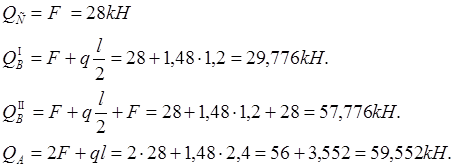

R=2F+ql=2·28+1, 48·2, 4=56+3, 552=59, 552кН
Mp=F·l+Fl/2+
=1, 5F+0, 5ql=1, 5·28+1, 48·2, 4=42+1, 776=43, 776кН

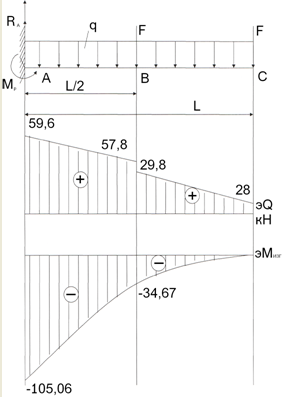

Определяем поперечную силу, строим эпюру поперечных сил
Определяем момент изгибающий строим эпюру изгибающих моментов
Определение запаса прочности

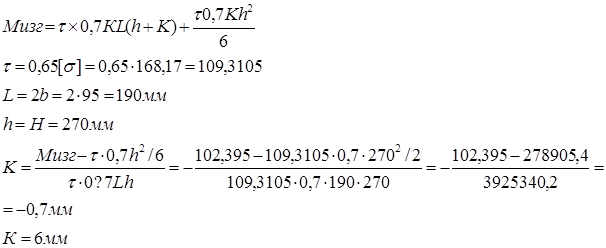

Расчет катета шва
Определяем катет шва прикрепляющего соединение к косынкам. При расчете прочности соединения принимают, что изгибающий момент уравновешивается парой сил горизонтальных швов и моментом защемления вертикального шва.
