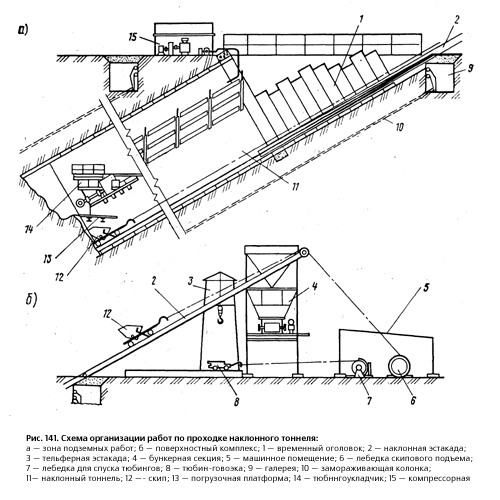

Строительство наклонных тоннелей. Схемы строительства.
Искусственно образованную в земле полость, предназначенную для размещения тоннеля или для вспомогательных строительных целей, называют горной выработкой. По положению в пространстве горные выработки делятся на горизонтальные, наклонные и вертикальные. Горизонтальная и наклонная выработки делятся на две части: верхнюю сводчатую – калотту и нижнюю – штрассу и ограничиваются сверху кровлей, снизу – подошвой и с боков – стенами. Торец выработки, в которой разрабатывают породу, носит название забоя. Горизонтальную или наклонную выработку, используемую для раскрытия выработки на полное сечение или для вспомогательных целей, называют штольней. В зависимости от степени застройки поверхности, глубины и инженерно-геологических условий заложения тоннелей для его сооружения применяют, как уже было указано, открытый или закрытый способ работ. При закрытом способе разработку породы (проходку) и возведение обделки выполняют без нарушения земной поверхности через стволы шахт или входные участки тоннеля (порталы). При этом в зависимости от конкретных условий применяют горный или щитовой способ. При сооружении тоннеля через порталы дорожное полотно доводят до горного массива, а затем в выемке возводят защитную стенку, предназначенную для предохранения входа в тоннель от ливневых вод, обвалов и снежных лавин. Иногда перед порталом строят рампу – длинную, постепенно увеличивающуюся выемку, стенки которой укрепляют бетоном или камнем. Рис. 141. Схема организации работ по проходке наклонного тоннеля:
|
