Приклад 1. Визначення параметрів листової ресори.

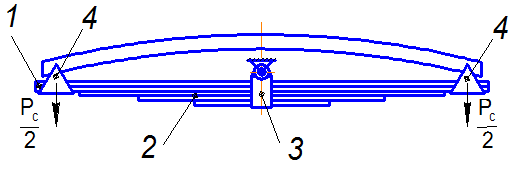

Мета розрахунку: визначення раціональних параметрів листової ресори. Вихідними даними для розрахунку служать: навантаження від вісі на колеса; довжина ресори, обмежена по допустимому напруженню. Рисунок 1.1 – Розрахункова схема ресорного підвішування 1 – корінні листи ресори; 2 – набірні листи ресори; 3 – хомут ресори; 4 – кронштейни; Рс – навантаження на ресору.
Вибір параметрів ресорного підвішування доцільно починати з розрахунку ряду варіантів виконання листових ресор, для того, щоб мати можливість змінювати жорсткість ресори за рахунок зміни числа корінних листів m, набірних листів n, і їх висоти h, залишаючи габаритні розміри – довжину L і ширину b – постійними для всіх варіантів. В прикладі розрахункові формули задані у вигляді функції від змінних (m, n), де m – кількість корінних листів, n –кількість набірних листів ресори.
|
