Зависимые источники тока и напряжения
|
|
ЛИНЕЙНЫЕ ЦЕПИ С ЗАВИСИМЫМИ ИСТОЧНИКАМИ ЭНЕРГИИ
ЦЕЛЬ РАБОТЫ
Опытная проверка соотношений, связывающих напряжения и токи линейных цепей с зависимыми источниками электрической энергии.
ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ И РАСЧЁТНЫЕ ФОРМУЛЫ
ЗАВИСИМЫЕ ИСТОЧНИКИ ТОКА И НАПРЯЖЕНИЯ
 |

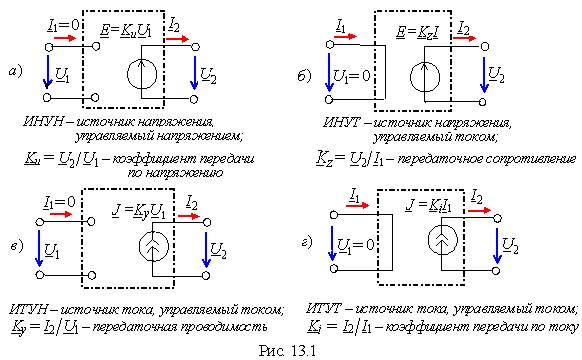

Зависимым (управляемым)называютисточник энергии, ЭДС E либо ток J которого зависит от электрического напряжения или электрического тока в некотором участке цепи. Зависимый источник энергии часто представляют в виде четырёхполюсника, в котором выходная ЭДС Е или выходной ток J управляется входным током I 1 или входным напряжением U 1 (рис.13.1).
Различают четыре типа зависимых источников: ИНУН, ИНУТ, ИТУН и ИТУТ. При этом величина выходной ЭДС Е = U 2 либо тока J = I 2 в каждый момент времени определяется мгновенным значением входного управляющего сигнала u 1 либо i 1 и коэффициентом передачи четырёхполюсника К (см. рис. 13.1).
Для всех перечисленных зависимых источников энергии выходная величина не влияет на входную, а входная мощность равна нулю, так как или входной ток, или входное напряжение равно нулю.
Ниже приведены условные обозначения и свойства зависимых источников энергии из библиотеки источников программной среды MS10:
- ИНУН: выходная ЭДС Е пропорциональна входному напряжению Uy; коэффициент передачи по напряжению Кu = Е / Uy задаётся в мВ/B (mV/V), B/B (V/V) и кВ/B (kV/V); входное сопротивление бесконечно велико, а выходное равно нулю;
- ИНУТ: выходная ЭДС Е пропорциональна входному току Iy; передаточное сопротивление Кz = Е/Iy задаётся в мОм (mOhm), Ом (Ohm) и кОм (kOhm); входное и выходное сопротивления равны нулю;
- ИТУН: выходной ток J пропорционален входному напряжению Uy; передаточная проводимость Кy = J / Uy задаётся в мCм (mМho), Cм (Мmho) и кСм (kМmho); входное и выходное сопротивления бесконечно велики;
- ИТУT: выходной ток J пропорционален входному току Iy; коэффициент передачи по току Кi = J / Iy задаётся в мA/мА (mA.mA), A/A (A, A) и кA/кА (kA/kA); входное сопротивление равно нулю, выходное – бесконечности.
Внимание! При подключении управляемых источников энергии нужно соблюдать полярность и направление управляющих сигналов и выходных параметров: положительное направление управляющих напряжений и токов - от знака плюс " +" к знаку минус " -", выходных ЭДС Е - от знака минус " -" к знаку плюс " +", а выходных токов J - от знака плюс " +" к знаку минус " -".
