Требования к качеству применяемых материалов
|
|
ГОСТ 25628—90. Колонны железобетонные для одноэтажных производственных зданий. Общие технические условия.
Значения действительных геометрических параметров колонн не должны превышать предельных, указанных в нижеследующей таблице.
| Вид отклонения геометрического параметра | Геометрический параметр | Предельные отклонения, мм |
| Отклонение от номинального линейного размера Отклонение от проектного положения закладных изделий Отклонение от прямолинейности. Отклонение от перпендикулярности | Длина колонн, расстояние от нижнего торца колонны до опорной плоскости консоли, расстояние между опорными плоскостями консолей при минимальном размере, мм: до 4000 св. 4000 до 8000 св. 8000 Поперечное сечение колонны, размеры консолей, вырезов и выступов в плоскости колонны из плоскости колонны Профиль лицевой поверхности колонны длиной, мм: до 4000 св. 4000 до 8000 св. 8000 Сечение колонны, мм до 400 х 400 | ±5 ±6 ±8 ±5 |
Поставленные на монтаж колонны не должны иметь:
— жировых и ржавых пятен на лицевых поверхностях колонн;
— трещин на внешней поверхности колонн, за исключением местных поверхностных усадочных, ширина которых не должна превышать 0, 1 мм;
— наплывов бетона на открытых поверхностях стальных закладных изделий, выпусках арматуры и монтажных петлях.
Указания но производству работ
СНиП 3.03.01-87 пп. 3.12, 3.13, 3.16, 3.17
Монтаж колонн разрешается производить только после приемки опорных элементов, включающей геодезическую проверку соответствия их планового и высотного положения проектному с составлением исполнительной схемы.
Проектное положение колонн следует выверять по двум взаимно перпендикулярным направлениям.
Низ колонн следует выверять, совмещая риски, обозначающие их геометрические оси в нижнем сечении, с рисками разбивочных осей на стаканах фундаментов.
Верх колонн одноэтажных зданий следует выверять, совмещая их геометрические оси в верхнем сечении с геометрическими осями в нижнем сечении.
Ориентиры для выверки верха и низа колонн должны быть указаны в ПНР.
Способ опирания колонн на дно стакана должен обеспечивать закрепление низа колонны от горизонтального перемещения на период до замоноличивания узла.
При монтаже колонн должно осуществляться постоянное геодезическое обеспечение точности их установки с определением фактического положения монтируемых колонн. Результаты геодезического контроля должны оформляться исполнительной схемой.
Монтаж железобетонных балок, ферм
Таблица 2П6 Состав операций и средства контроля
| Этапы работ | Контролируемые операции | Контроль (метод, объем) | Документация |
| Подготовительные работы | Проверить: — наличие документа о качестве; — качество поверхностей, точность геометрических параметров, внешний вид, конструкций; — очистку опорных поверхностей конструкций от мусора, грязи, снега и наледи; — наличие акта освидетельствования ранее выполненных работ; -- наличие разметки, определяющей проектное положение конструкций па опорах. | Визуальный Визуальный, измерительный, каждый элемент Визуальный То же Измерительный, каждый элемент | Паспорта (сертификаты), общий журнал работ, акт освидетельствования (приемки) ранее выполненных работ |
| Монтаж конструкций | Контролировать: — установку конструкций в проектное положение (предельные отклонения в размерах площадок опирания конструкций, отклонения от совмещения рисок продольных осей); — надежность временного крепления; — — качество стыков. | Измерительный, каждый элемент Технический осмотр, лабораторный То же | Общий журнал работ |
| Приемка выполненных работ | Проверить: . фактическое положение смонтированных конструкций; — соответствие закрепления конструкций проектным. | Измерительный, каждый элемент Технический осмотр, измерительный | Исполнительная геодезическая схема, акт приемки выполненных работ |
| Контрольно-измерительный инструмент: рулетка, линейка металлическая, нивелир. | |||
| Операционный контроль осуществляют: мастер (прораб), геодезист—в процессе работ. Приемочный контроль осуществляют: работники службы качества, мастер (прораб), представители технадзора заказчика. |
Технические требования
С Ни II 3.03.01-87 пп. 3.7, 3.22, табл. 12
|

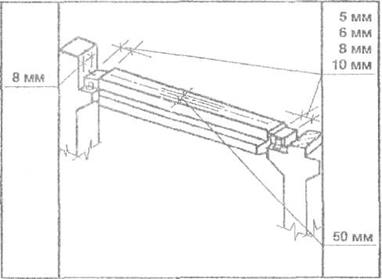

Предельные отклонения:
— от совмещения ориентиров (рисок геометрических осей, граней) в нижнем сечении установленных элементов с установочными ориентирами — 8 мм;
— от совмещения ориентиров в верхнем сечении установленных элементов с установочными ориентирами при высоте элемента на опоре, м:
— до 1 — 6 мм;
— св. 1 до 1, 6 — 8 мм;
— св. 16 до 2, 5 — 10 мм;
— св. 2, 5 — 12 мм.
— от симметричности (половина разности глубины опирания концов элемента) в направлении перекрываемого пролета при длине элемента, м:
— до 4 — 5 мм;
— св. 4 до 8 — 6 мм;
— св. 8 до 16 — 8 мм;
— св. 16 до 25—10 мм;
— в расстоянии между осями верхних поясов ферм и балок в середине пролета — 60 мм.
Не допускается:
— применение не предусмотренных проектом подкладок для выравнивания монтируемых элементов по отметкам без согласования с проектной организацией.
