ОСНОВНЫЕ УЗЛЫ СТАНКА И ИХ НАЗНАЧЕНИЕ

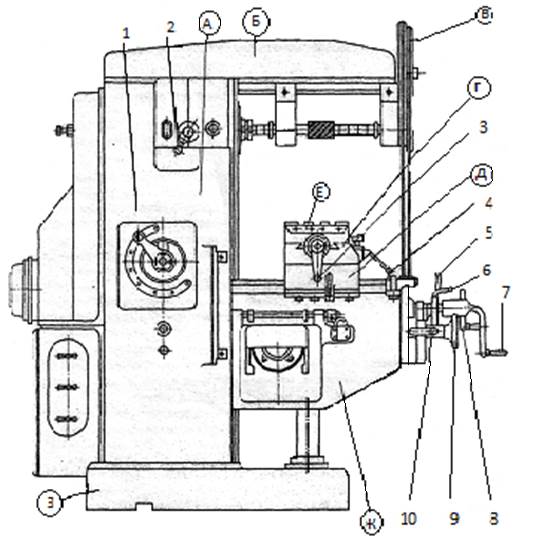

А - станина с коробкой скоростей и шпиндельным узлом; Б - хобот с • подвесками; В - дополнительная связь консоли с хоботом; Г - поворотная часть стола; Д - поперечные салазки; Е - стол; Ж - консоль с коробкой по­дач; 3 - основание с резервуаром для охлаждающей жидкости.

1 - рукоятка переключения коробки скоростей; 2 - рукоятка включения перебора шпинделя; 3 - рукоятка ручного продольного перемещения сто­ла; 4 - рукоятка управления продольной подачей стола; 5 - рукоятка управления поперечной подачей; 6 - рукоятка управления вертикальной подачей; 7 - рукоятка ручного вертикального перемещения стола; 8 - ма­ховичок ручного поперечного перемещения стола; 9 - маховичок пере­ключения коробки подач; 10 - рукоятка переключения перебора коробки подач.

Кинематическая схема станка
