Расчётно – графическая работа

по дисциплине: «Электроснабжение с основами электротехники»

Тема:

Вариант №

Выполнил(а): ……………
Группа ………………….

Проверила: Романова Л.А.

РАСЧЁТНО – ГРАФИЧЕСКАЯ РАБОТА

Методы расчёта электрических цепей постоянного тока.

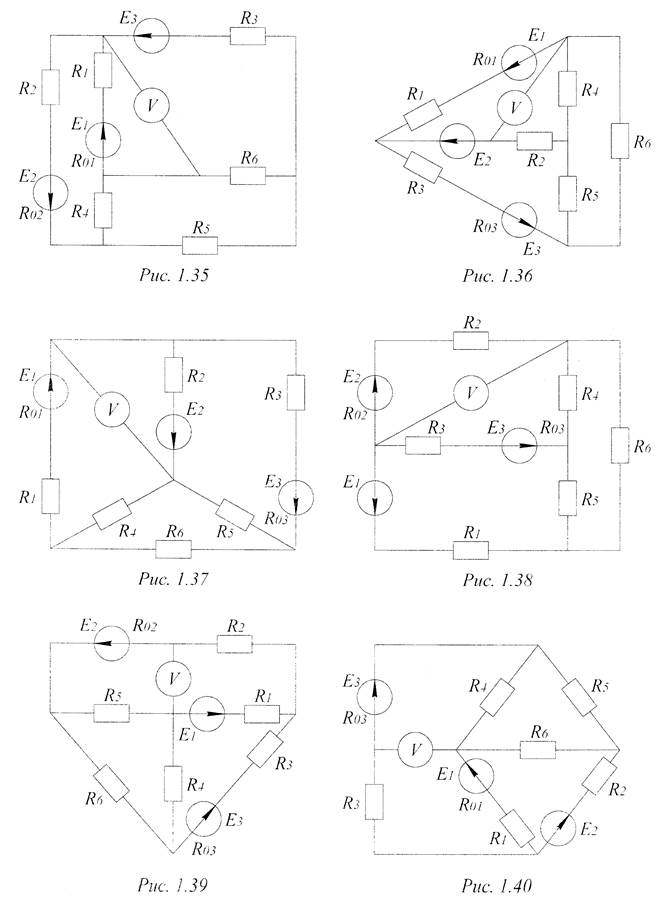

Задание: Для электрической цепи, схема которой изображена на рис. 1.1 – 1.50, по заданным в таблице сопротивлениям и ЭДС, выполнить следующее:

· 1. Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа;

· 2. Найти все токи, пользуясь методом контурных токов;

· 3. Найти все токи, пользуясь методом узлового напряжения (предварительно упростить схему, заменив треугольник сопротивлений R4, R5 и R6 эквивалентной звездой).

Начертить расчётную схему с эквивалентной звездой и показать на ней токи;

· 4. Определить ток в резисторе R6 методом эквивалентного генератора;

· 5. Определить показания вольтметра и составить баланс мощностей для заданной схемы;

· 6. Построить в масштабе потенциальную диаграмму для внешнего контура.
