UML не является языком программирования.Стр 1 из 16Следующая ⇒

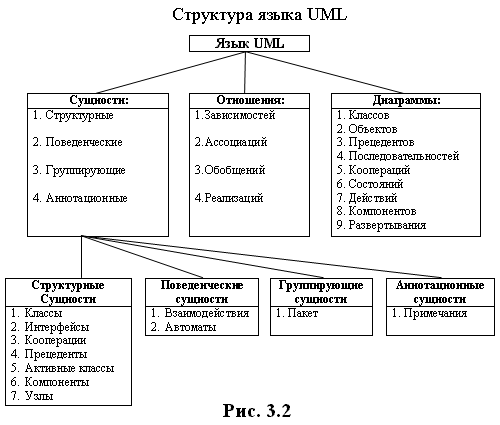

Как видно из рисунка, первый иерархический уровень языка UML составляют сущности, отношения между сущностями и наглядные диаграммы. Рассмотрим последовательно эти три основные понятия языка UML. Язык UML имеет четыре вида сущностей: структурные, поведенческие, группирующие и аннотационные сущности. Они показаны на втором уровне структурного дерева языка UML, представленного на Рис.3.2. Далее на третьем уровне дерева показано, что понятие " структурные сущности" является именем семи видов пиктограмм (выразительных рисунков), которые называются классами, интерфейсами, кооперациями, прецедентами, активными классами, компонентами и узлами. Поведенческие сущности делятся на два вида диаграмм. Диаграммы первого вида называются взаимодействиями, второго вида - автоматами. Группирующие сущности имеют только один вид пиктограмм, называемых пакетами. Аннотационные сущности также имеют один вид пиктограмм, называемых примечаниями. Методологию объектного проектирования на языке UML (UML-диаграммы) можно представить следующей схемой.
Выводы - UML - еще один формальный язык, который необходимо освоить. - Само собой разумеется, что знание UML не гарантирует построения разумных и понятных моделей, хотя и является для этого необходимым. - UML предоставляет огромную свободу при рисовании диаграмм и выборе инструмента рисования
|
