Введение. Цель практики – освоить программы AutoCAD, ArchiCAD и NormCAD, познакомится с основными функциями и настройками данных программ

Цель практики – освоить программы AutoCAD, ArchiCAD и NormCAD, познакомится с основными функциями и настройками данных программ. В программе AutoCAD начертить двухмерные тела и 3D тела. Выполнить различные действия с телами. В программе ArchiCAD построить здание по предложенному плану, сделать фасад и разрез, а так же выполнить фото и видеосъемку. В программе NormCAD выполнить расчет ригеля заданной длины.

Технический отчет.

Практическая работа №1.

«План здания и установка этажей»

Задание выполнено в программе ArchiCAD 16.

Использовались следующие команды: система сетки, установка этажей, стена, дверь, окно, перекрытие, лестница, крыша, объект.

Практическая работа №2.

«Внешнее благоустройство»

Задание выполнено в программе ArchiCAD 16.

Использовались команды: объект, перекрытие.

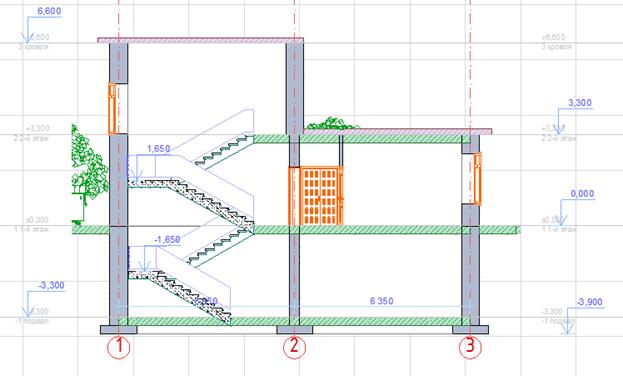

Практическая работа №3.

«Разрез здания в ArchiCAD»

Задание выполнено в программе ArchiCAD 16.

Использовались команды: разрез, линейный размер.

Задание выполнено на основе практической работы №1.
