Визначення тиску в накатнику.
Визначення кількості рідини в накатнику. Визначити кількість рідини в накатнику можна: - методом штучного відкату; - за допомогою оглядового вікна. Методом штучного відкату визначають кількість рідини після кожного перебирання гармати й після кожного додавання або зменшенні кількості рідини в накатнику. За допомогою оглядового вікна визначають кількість рідини в накатнику перед стрільбою. Визначення кількості рідини в накатнику методом штучного відкату

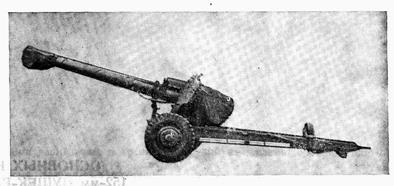

3.7. Графічний матеріал, якій використовується при виконанні завдання курсової роботи. Рис. 1. Загальний вид гармати-гаубиці в похіднім положенні
Рис. 2. Загальний вид гармати-гаубиці в бойовім положенні Рис. 3. Накатник: 2 — корпус сальника 07-62/ П-472; 3 — ущільнююче кільце 07-7/ П-472; 4 — гумове кільце 07-75/ П-472; 6 — натискна гайка 07-66/ П-472; 7 — кільце 07-63/ П-472; 8 — шкіряне кільце 07-65/ П-472; 9 — кільце 07-64/ П-472; 10 — кран 07-61/ П-472 21 — шток 07-49/ П-472; 22 — головка штока 07-38/ П-472; 23 — підкомірцеве кільце 07-18/ П-472; 24 — підкомірцеве кільце 07-20/ П-472; 25 — комір В2/ П-472; 26 — сорочка поршня 07-40/ П-472; 27 — гайка 07-22/ П-472; 28 — пружинне кільце 07-21/ П-472; 29 — задня кришка Сб 07-9/ П-472; 31 - пружинне кільце 07-25/ П-472; 33 — пробка В8; 34 — ущільнююче кільце В10; 39- гвинт М6Х8-010 ДСТУ 1477-75; 40 — гайка 07-68/ П-472; 41 — клапан 07-69/ П-472; 42- пружина 07-Ш П-472; 43 — підкомірцеве кільце 07-34/ П-472; 44 — комір 48X28X10 07-31/ П-472; 46 — підкомірцеве кільце 07-9/ П-472; 47 — диск 07-67/ П-472; 48 — спеціальний болт М16Х34 07-51/ П-472; 49 — пружинне кільце 07-76/5 Й-П-472; 50 — гайка 07-30/ П-472; 52 — сальник 07-29/ П-472; 53 — гайка 07-28/ П-472; 56 — вісь 07-70/ П-472; 57 — штифт 07-94/ 472-; 58 — пружина А51230-127; 59 — стопор 07-74/П-472; 60 — кронштейн 07-71/ П-472; 61 - гвинт II М6Х14-010 ДСТУ 10976-64; 62- важілець 07-73/ П-472; 63 — кнопка 07-72/ П-472; 65 — гвинт 07-89/ П-472; 66 — запірний вентиль 07-90/ П-472; 71 — кришка А52131-76;
Рис. 4. Складання важеля крана: 56 — вісь 07-70/ П-472; 57 — штифт 07-94/ П-472; 60 — кронштейн 07-71/ П-472; 62 — важілець 07-73/ П-472; б — отвір Рис. 5. Редуктор д ля підйому коліс ІЗ642-50В/ П-472: 1 — втулка 42-170/ П-472; 2 — гвинт II М6Х12 ДСТУ 10976—64; 3 — прокладка 42-184А/ П-472; 4 — втулка 42-172/ П-472; 5 — штифт циліндричний 4Пр22ах Х40 ДСТУ 3128—70; 6 — вал-шестірня 42-183/ П-472; 7 — колесо Сб 42-60/ П-472; 8 — втулка 42-173/ П-472; 9 — рукоятка Сб 42-59/ П-472; 10 — корпус із кришкою Сб 42-54А/ П-472; 11 — кришка Сб 42-52А/ П-472; 12 — втулка 42-171/ П-472; 13 — штифт циліндричний 4Пр22ах16 ДСТУ 3128—70; 14 — штифт циліндричний 4Пр22ах10 ДСТУ 3128—70; 15 — засувка 42-186/ П-472; 16 - пружина 42-188/ П-472; 17 — палець 42-185/ П-472 Рис. 6. Прилад для відтягування ствола З642-63/ П-472: 1 - гвинт 42-1/ П-472; 2 — кільце 42-205/ П-472; 3- болт М14Х30-010 ДСТУ 7798-70; 4 — стійка Сб 42-61/ П-472; 5 — муфта Сб 42-62/ П-472; 6 — редуктор для підйому коліс Сб 42-50В/ П-472
|
