Правила выполнения электрических схем

ГОСТ 2.702-75

Структурная электрическая схема (Э1)

Функциональные части установки изображают в виде прямоугольников или принятых условных графических обозначений. При изображении элементов в виде прямоугольников их наименование, обозначение и тип рекомендуется вписывать внутрь прямоугольника. На линии связи допускается обозначать направление хода процесса в изделии. Возможно размещение на схеме надписей, диаграмм, графиков и таблиц, разъясняющих последовательность процессов во времени и состояние параметров

в характерных точках (ток, напряжение, форма и значение импульсов и т.п.).

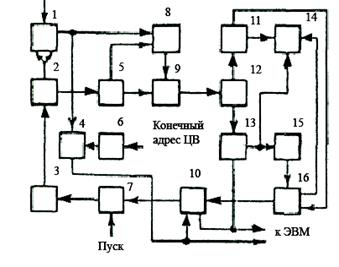

При большом количестве функциональных частей вместо наименований, типов и обозначений допускается проставлять порядковые номера, которые наносят справа от изображения или над ним (рисунок 6.2).

Начальный

адрес ЦВ

Рисунок 6.2

На простых схемах функциональные части располагают

в виде цепочки в соответствии с ходом рабочего процесса

в направлении слева направо (рисунок 6.3).

Рисунок 6.3

Функциональная электрическая схема (Э2)

Для сложного изделия разрабатывают несколько функциональных схем, поясняющих происходящие процессы при различных предусмотренных режимах работы. Количество функциональных схем, разрабатываемых на изделие, степень их детализации и объем помещаемых сведений определяются разработчиком с учетом особенностей изделия. Графическое построение схемы должно наглядно отражать последовательность функциональных процессов, иллюстрируемых схемой. Действительное расположение в изделии элементов и устройств не учитывается.

Принципиальная электрическая схема (Э3)

Принципиальная схема является наиболее полной электрической схемой изделия, на которой изображают все электрические элементы и устройства, необходимые для осуществления и контроля в изделии заданных электрических процессов, все связи между ними, а также элементы подключения (разъемы, зажимы), которыми заканчиваются входные и выходные цепи. На схеме могут быть изображены соединительные и монтажные элементы, устанавливаемые в изделии по конструктивным соображениям.

Электрические элементы на схеме изображают условными графическими обозначениями, начертание и размеры которых установлены в стандартах ЕСКД. Если элементы используются частично, то допускается изображать только используемые их части.

В таблице 6.2 даны графические обозначения наиболее распространенных видов элементов электрических схем.

Таблица 6.2

Резистор постоянный R	Резистор переменный R	Диод VD
Конденсатор постоянной емкости   C	Конденсатор переменной емкости   C	Конденсатор электроли- тический   C
Контакт замыкающий     К	Контакт переклю- чающий   К	Контакт размыка- ющий или   К
Окончание таблицы 6.2
Выключатель трехполюсный S	Транзистор	Ротор электри- ческой машины   Статор электри- ческой машины
Гальванический элемент     G	Щунт   RS	Гнездо   XS
Соединение электрическое металлическое   Кл	Контакт разборного соединения     ХТ	Контакт неразборного соединения     Х
Предохранитель плавкий FU	Элемент нагревания     ЕК	Корпус
Обмотка добавочных полюсов (токовая)	Обмотка статора, обмотка последовательного возбуждения машины постоянного тока	Обмотка индуктивности   R 1, 5…4 L
Заземление   ЗМЛ или ЗМЛ	Выключатель кнопочный
а) с замы− кающим контак− том SB	б) с размыкающим контактом   SB
Прибор PA PV Æ 10	Батарея	Звонок электрический
Машина постоянного тока Æ 20   М	Обмотка токовая   КА	Обмотка напряжения     КV
Муфта электромагнитная   YC	Штырь     90○   2…3 ХР	Тиристор триодный     6 6 US

Изображенные на схеме элементы обозначаются в соответствии со стандартами и вносятся на первом листе схемы (рисунок 6.4) или оформляются перечнем в виде самостоятельного документа на листах формата А4.

Позиция обозначения	Наименование	Кол.	Примечание
L 1	Катушка индуктивности АВВГ.ХХХ.ХХХ.ХХХ
	Резисторы
R 1	МЛТ – 0, 5− 300 кОм ± 5% ГОСТ…
R 2	1СП− 1-1-560 Ом ± 20% − А-ВС-3-12, 5 ГОСТ…
R 3	ПЭВ-10-3 кОм ± 5% ГОСТ…
	Резисторы МЛТ ГОСТ…
	Резисторы СП ГОСТ…
R 4	МЛТ – 0, 5− 150 кОм ± 10% ГОСТ…
R 5	1СП− 1-1-560 Ом ± 20% − А-ВС-3-12, 5
R 6	МЛТ – 0, 5− 150 кОм ± 10%
R 7, R 8	МЛТ – 0, 25− 100 кОм ± 10%
R 9	1СП− 1-1-560 Ом ± 20% − А-ВС-3-12, 5
	Прочие изделия
Ф1	Фильтр АВВГ.ХХХ.ХХХ.ХХХ
	Гидроклапаны предохранительные ГОСТ…
КП2…КП4	Клапан 10-100-1К-11
КП2…КП4	Клапан 10-320-1К-11

Рисунок 6.4
