Электрокардиография. Реография

Физические основы электрокардиографии

Электрокардиография – регистрация электрических процессов в сердечной мышце, возникающих при ее возбуждении.

В основе лежит теория Уоллера (1887 г.) и Эйнтховена (1903 – 1915 гг.), в которой сердце рассматривается как электрический диполь в однородной проводящей среде.

Электрическое поле сердца в целом образуется наложением электрических полей отдельных клеток. Изменения электрического поля сердца происходят при деполяризации и реполяризации мембраны клеток сердца.

Электрический диполь – система из двух равных по величине и противоположных по знаку точечных электрических зарядов (+q и – q), расположенных на некотором расстоянии друг от друга, называемом плечом диполя l (рис. 27).

Характеристик а диполя: д ипольный момент () – вектор от “–” до “+”, определяется по формуле:

,

[Р] = Кл ^. м.

Рис. 27

Отведения – пара точек, между которыми измеряется разность потенциалов.

I отведение: правая рука (ПР) –

левая рука (ЛР) – ,

II отведение: правая рука (ПР) –

левая нога (ЛН) – ,

III отведение: левая рука (ЛР) –

левая нога (ЛН) – .

Разность потенциалов между двумя точками в электрическом поле, созданном диполем, пропор-циональна проекции вектора Р момента диполя на линию, соединяющую эти точки:

~ ,

где – разность потенциалов между точками 1 и 2

на теле человека (например, точка 1 – правая рука, точка 2 – левая рука);

P – величина дипольного момента сердца;

Рис. 29

– угол между направлением дипольного момента сердца и линией, которая соединяет точки 1 и 2;

– расстояние от середины диполя сердца до линии соответствующего отведения.

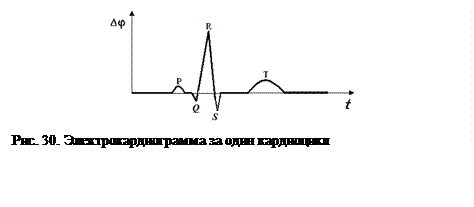

Электрокардиограмма (ЭКГ) – график временной зависимости разности биопотенциалов сердца в соответствующем отведении, рис. 30.

ЭКГ представляет собой сложную кривую: з убцы P, Q, R, S, T;

сегменты PQ, QRS, ST.

Для записи ЭКГ используют приборы, называемые электрокардиографами.

Блок-схема ЭКГ

*ПО – переключатель отведений;

**РУ – регистрирующее устройство.
