Технические характеристики трансформаторов напряжения НАМИ-110.
|
|
| Ном. напряжение первичной обмотки, кВ | 110 √ 3 | |
| Наибольшее рабочее напряжение первичной обмотки частоты 50 Гц, кВ | 126 √ 3 | |
| Ном. напряжение основной вторичной обмотки No1, кВ | 0, 1 √ 3 | |
| Ном. напряжение дополнительной вторичной обмотки No2, кВ | 0, 1 | |
| Ном. напряжение основной вторичной обмотки No3, кВ | 0, 1 √ 3 | |
| Номинальная мощность, ВА, основной вторичной обмот-ки No1 в классах точности | III вар. | I вар. |
| 0, 2 | ||
| 0, 5 | ||
| 1, 0 | ||
| 3, 0 | ||
| Номинальная мощность, ВА, дополнительной вторичной обмотки No2 в классе точности 3, 0 | ||
| Номинальная мощность, ВА, основной вторичной обмот-ки No3 в классах точности | III вар. | I вар. |
| 0, 2 | ||
| 0, 5 | ||
| 1, 0 | ||
| 3, 0 | ||
| Предельная мощность первичной обмотки, ВА | ||
| Предельная мощность основной вторичной обмотки No1, ВА | ||
| Предельная мощность дополнительной вторичной обмотки No2, ВА | ||
| Предельная мощность основной вторичной обмотки No3, ВА | ||
| Группа соединения обмоток | 1 / 1 / 1 / 1 - 0 - 0 - 0 | |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ1 | |
| Номинальное значение климатических факторов для исполненения “УХЛ” категории размещения “1”: |
1.6 ОПН
Условия выбора ОПН:
- Uнс – класс напряжения сети;
- Uнр – наибольшее рабочее напряжение;
- Номинальный разрядный ток;
- Ток пропускной способности;
- Тип (конструкция);
- Ток взрывобезопасности.
Расчет параметров ОПН:
Iкз = 15кА;
Uн = 110кВ;
Uнр = 126 кВ.
Iр max=Iр* Куд =583*1, 78=1038 А
Расчет ударного тока: разве через ОПН могут протекать ударные токи в штатном режиме? Iвб> =Iкз – условие выбора.
Iуд=(√ 2)*Iпо*Куд=1, 41*15*1, 78=38 кА;
iп(t)=Iпо;???
Ia(t)=Iпо*e(-0, 01/0, 1)=13, 57;???
УСЛОВНОЕ ОБОЗНАЧЕНИЕ
ОПН-(1)-(2)/(3)/(4)/(5) (6) УХЛ1
1. П, ф - полимерный или фарфоровый изоляционный корпус
2. 110 - класс напряжения сети, кВ
3. Uнр - наибольшее длительно допустимое рабочее напряжение, кВдейств.
4. 10, 20 - номинальный разрядный ток, кА
5. 550, 850, 1200 - ток пропускной способности, А
6. II, II*, III, IV - степень загрязнения по ГОСТ 9920 (I степень загрязнения не указывается
ОПН-П-110/78/10/500 (II, III.IV)
| № | Условия выбора | Расчетные данные | Каталожные данные |
 кВ
| |||
 А???
|
ОПН-110 состоит из варисторов собранных в колонку, заключенную в полимерный изоляционный корпус. Основой корпуса является стеклопластиковый цилиндр, создающий необходимую механическую прочность ОПН-п-110, на который нанесено защитное ребристое покрытие из кремнийорганической резины.
Цилиндр герметизируется специальным вязкоэластичным кремнийорганическим компаундом и закрывается фланцами из электротехнического, стойкого к эрозии алюминия, выполняющими роль контактных выводов аппарата (подвесного или опорного исполнения).
Используемые в ОПН-110 металлооксидные варисторы обеспечивают высокую энергопоглощающую способность и низкое остающееся напряжение. Многократные длительные коммутационные и мощные грозовые импульсы поглощаются без каких-либо заметных изменений рабочих характеристик ограничителя перенапряжений.
В зависимости от требований заказчика конструкция ОПНп может быть опорного или подвесного исполнения, иметь изолированный от фланца заземляющий вывод или клемму заземления на фланце. Конструкция ОПНп обеспечивает взрывобезопасность, позволяет эксплуатировать в сейсмоактивных районах и в местах с повышенной загрязненностью.
| Тип ОПН на класс напряжения 110 кВ | Наибольшее длительно допустимое рабочее напряжение U нро (U c), кВ | Номинальный разрядный ток, кА | Номинальное напряжение ОПН U н опн (U r), кВ | Класс разряда линии | Пропускная способность ОПН (2000 мкс), А | Удельная энергоемкость ОПН (два импульса), кДж/кВ(U нро) | Максимальные остающиеся напряжения, кВ | |||
| при коммутационном импульсе тока 30/60 мкс с амплитудой: | при грозовом импульсе тока 8/20 мкс с амплитудой: | |||||||||
| 500 А | 1000 А | 5 кА | 10 кА | |||||||
| ОПНп-110/78/10/500 | 97, 5 | 5, 0 | 191, 9 | 197, 6 | 236, 1 | 250, 3 |
Табл. 5.2 Данные ОПН-П-110/78/10/500.

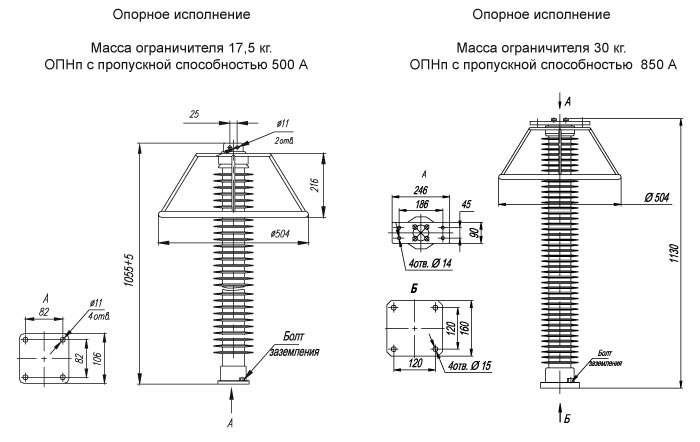

Рис. 5.1 Габариты ОПН-П-110/78/10/500
