![]() Главная страница Случайная страница КАТЕГОРИИ: АвтомобилиАстрономияБиологияГеографияДом и садДругие языкиДругоеИнформатикаИсторияКультураЛитератураЛогикаМатематикаМедицинаМеталлургияМеханикаОбразованиеОхрана трудаПедагогикаПолитикаПравоПсихологияРелигияРиторикаСоциологияСпортСтроительствоТехнологияТуризмФизикаФилософияФинансыХимияЧерчениеЭкологияЭкономикаЭлектроника |
Цементация
Это процесс диффузионного насыщения поверхностного слоя стальных деталей углеродом. Цель – получение на поверхности детали высокой твердости и износостойкости в сочетании с вязкой сердцевиной для деталей, работающих под действием динамических нагрузок в условиях поверхностного износа. В тех случаях, когда цементации подвергается только часть детали, остальные участки защищают либо специальными огнеупорными обмазками, либо тонким слоем (20-40 мкм) меди, нанесенным электролитическим способом. Цементации подвергают стали с низким содержанием углерода (не более 0, 25 %), так называемые цементуемые стали (10, 15, 20, 15Х, 20Х, 15ХВ, 20ХН, 12ХН3А, 12Х2Н4А, 18ХГТ). На поверхности стали после цементации концентрация углерода достигает 1, 0 %.

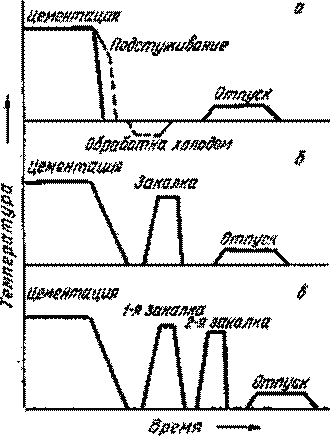

В качестве твердого карбюризатора применяют древесный уголь в смеси с другими компонентами - активизаторами (ВаСО3 или Nа2СО3). В течение 8-10 часов образуется слой толщиной 1 мм. Жидкие карбюризаторы (смесь цианистого калия с бурой, содой и др. веществами) применяют в тех случаях, когда нужно получить тонкий цементованный слой с высоким содержанием углерода. Газовую цементацию проводят в атмосфере метана, керосина, бензола и др. В основном используют два вида цементации: в твердой и газовой среде. слой толщиной 1 мм образуется за 6-7 часов. При этом производят нагрев до 910-950°С с определенной выдержкой при этой температуре (в зависимости от типа карбюризатора и требуемой толщины слоя). Кроме того, после цементации из-за длительной выдержки при высоких температурах стали приобретают крупнозернистость. Эти обстоятельства необходимо учитывать при назначении обязательной после цементации термической обработки, целью которой является упрочнение поверхности с одновременным измельчением зерна и получением вязкой сердцевины. В зависимости от назначения детали применяют различные варианты термической обработки.
Твердость поверхности готовой детали должна составлять около 58-62 HRC, а сердцевины - около 20-40 HRC. Твердость цементированного слоя с мартенситной структурой сохраняется лишь до 200-250°С.
|
