По лабораторной работе №4

Отчёт

по дисциплине: Основы проектирования релейной защиты

электроэнергетических систем

на тему: Проверка трансформаторов тока и

исследование их схем соединений





Выполнилb: ст.гр. Э-12-11

Калыкова Э, БаймаханН, Молдажанов А,

Кояш Н, Мукат Е,

Проверил: Мерекенов М.Д.

Алматы 2015

Лабораторная работа №4. Проверка трансформаторов тока и

исследование их схем соединений

Цель работы: ознакомление со способами проверки трансформаторов

тока, питающих устройства релейной защиты и автоматики, со схемами соединения вторичных обмоток трансформаторов тока, используемых вустройствах релейной защиты и автоматики, а также определениечувствительности этих схем к различным видам КЗ.

4.1 Задание

4.1.1 Ознакомиться с аппаратурой, установленной на стенде.

4.1.2 Произвести проверку полярности выводов обмоток трансформаторов (см.рисунок 4.2). Собрать схему, включить автомат SA, подать питание SA5, по прибору G определить полярность выводов обмотоктрансформатора.

4.1.3 Снять вольт-амперную характеристику. Включить автомат SA, вывести АТ1 в левое положение, включить SA3. Плавно регулируя АТ, снятьпоказания тока Iнам (амперметр А) и напряжения U2 (вольтметр V). Результаты измерений (10-12 точек) занести в таблицу 4.1.

По данным таблицы построить кривые U2=f(Iнам).

4.1.4 Сделать вывод о исправности и однотипности трансформаторов тока.

4.1.5 Собрать поочередно все схемы, представленные на рисунке 4.1. Включить автомат SA, включить SA2, тумблерами SB2-SB5 выбрать вид КЗ. С целью определения kсх при различных видах КЗ все реле замененыамперметрами.

4.1.6 Для каждой схемы, имитируя с помощью тумблеров SB2-SB5 различные виды КЗ, записать показания всех приборов в таблицу 4.2.

4.1.7 По данным опытов для всех схем и каждого вида КЗ построить в масштабе векторные диаграммы вторичных токов; выделить на диаграммахвекторы токов, проходящих по обмоткам реле.

4.1.8 Для всех схем определить значение коэффициента схемы kсх, соответствующего каждому виду КЗ.

4.1.9 Сделать вывод о целесообразности использования рассмотренных схем в комплектах защит от междуфазных КЗ и от замыканий на землю.34

Рисунок 1 – Проверка однополярных выводов





а – характеристика U2 = f(Iнам); б – схема испытания.

Рисунок 2 – Снятие вольт-амперных характеристик трансформаторов

тока



Таблица 1– ВАХ 1 ТТ

U2, В 0, 5   1, 5   2, 5   3, 5   3, 8 4, 3
Iнам, А



Таблица 2 – ВАХ 2 ТТ

U2, В   2, 5   1, 5 2, 1 2, 5   3, 5 3, 5
Iнам, А



Рисунок 3 - Кривые U2=f(Iнам)



Имитация различных видов КЗ

Таблица 3 – Полная звезда

Название схемы
Вид КЗ   Показания амперметров, А, в цепях
Вторичных
А1 А2 А3 А4
Iа; İ а – İ b Ib; İ b – İ c Ic; İ c – İ а IN
Трехфазное 4, 5 4, 5 4, 3
ДвухфазноеAB   4, 2
Двухфазное BC
Двухфазное AC



Таблица 4 – Неполная звезда

Название схемы
Вид КЗ   Показания амперметров, А, в цепях
Вторичных
А1 А2 А3 А4
Iа; İ а – İ b Ib; İ b – İ c Ic; İ c – İ а IN
Трехфазное 4, 5   4, 5 4, 5
ДвухфазноеAB
Двухфазное BC
Двухфазное AC



Таблица 5 – Обмотки ТТ в ∆

Название схемы
Вид КЗ   Показания амперметров, А, в цепях
Вторичных
А1 А2 А3 А4
Iа; İ а – İ b Ib; İ b – İ c Ic; İ c – İ а IN
Трехфазное
ДвухфазноеAB
Двухфазное BC
Двухфазное AC



Таблица 6 – Включение реле на разность токов двух фаз

Название схемы
Вид КЗ   Показания амперметров, А, в цепях
Вторичных
А1 А2 А3 А4
Iа; İ а – İ b Ib; İ b – İ c Ic; İ c – İ а IN
Трехфазное 4, 5 4, 5   -
ДвухфазноеAB       -
Двухфазное BC       -
Двухфазное AC       -



Векторные диаграммы

Полная звезда

Вид КЗ AB: Iа=4 А; Ib=4, 2 А BC: Ib=4 А; Ic=4 А AC: Ia=4 А; Ic=4 А ABC: Ia=4, 5 А; Ib=4, 5 А; Ic=4, 5 А



Неполная звезда

Вид КЗ AB: Iа= А; IN=4 А BC: Ic=4 А; IN=4 А AC: Ia=4 А; Ic=4 А ABC: Ia=4, 5 А; Ic=4, 5 А; IN=4, 5 А;



Обмотки ТТ в ∆

Вид КЗ AB: Iа=8 А; Ib=4 А; Ic=4 А BC: Iа=4 А; Ib=8 А; Ic=4 А
Вид КЗ CA: Iа=4 А; Ib=4 А; Ic=8 А   ABC: Iа=8 А; Ib=8 А; Ic=8 А



Реле на разность токов двух фаз

Вид КЗ AB: Iа=4 А; Ib=4, 2 А BC: Ib=4, 1 А; Ic=4, 2 А AC: Ia=4 А; Ib=4, 1 А; Ic=8, 3 А
Вид КЗ ABC: Iа=4, 6 А; Ib=4, 7 А; Ic=8, 3 А



Определение коэффициента схемы

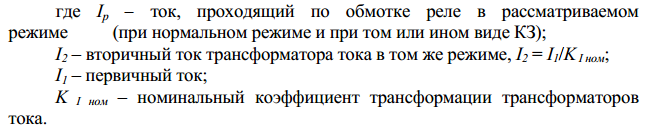

При определениипараметров защиты (например, тока срабатывания и чувствительности) необходимо учитывать коэффициент схемы

Таким образом, для схем:

Полная звезда Ксх=1
Неполная звезда Ксх=1
Обмотки ТТ в ∆
Реле на разность токов двух фаз



4.3 Контрольные вопросы

4.3.1 Какие требования предъявляются к трансформаторам тока в

устройствах релейной защиты?

4.3.2 Как определить однополярные выводы обмоток трансформатора?

4.3.3 С какой целью снимаются вольт-амперные характеристики

трансформаторов тока?

4.3.4 К чему может привести включение в схемы защиты

трансформатора тока с неправильно обозначенной полярностью выводов

обмоток?

4.3.5 Каково назначение нейтрального провода в схеме полной звезды?

4.3.6 Что такое коэффициент схемы и почему его нужно учитывать при

определении тока срабатывания реле?

4.3.7 Какие схемы соединения обмоток трансформаторов тока

используются в защитах от многофазных КЗ?

Вывод: Результатами выполнения данной лабораторной работы стали ознакомление со способами проверки трансформаторов тока, питающих устройства релейной защиты и автоматики, со схемами соединения вторичных обмоток трансформаторов тока, используемых вустройствах релейной защиты и автоматики, а также определениечувствительности этих схем к различным видам КЗ. Были проведены проверка полярности выводов ТТ, снята вольт-амперная характеристика, для разных схем соединения ТТ были проведены опыты КЗ, определены коэффициенты схем.
