Розрахунок перехідних процесів в лінійних електричних колах постійного струму

⇐ ПредыдущаяСтр 8 из 8

По заданій схемі визначити комплексну передавальну функцію ланцюгаK(jω). Визначити АЧХ і ФЧХ ланцюга (K (ω), φ (ω),).

Визначити комплексні коефіцієнти передачі ланцюга для перших шести гармонік k (nΩ) = k(nΩ)e^jψ⁽^nΩ⁾. Побудувати графічно АЧХ і ФЧХ заданого ланцюга. Визначити смугу пропускання заданого ланцюга – Δ Ω.

Обчислити амплітуди дійсного ряду Фур’є вихідного сигналу Umn2.

Записати розкладання в ряд Фур’є вихідного сигналу U₂(t), обмежившись 6-ма гармоніками.

Побудувати АЧС і ФЧС вихідного сигналу.

Побудувати часову залежність вихідного сигналу U₂(t) та порівняти його з вихідними та оцінити ступінь спотворення сигналу.

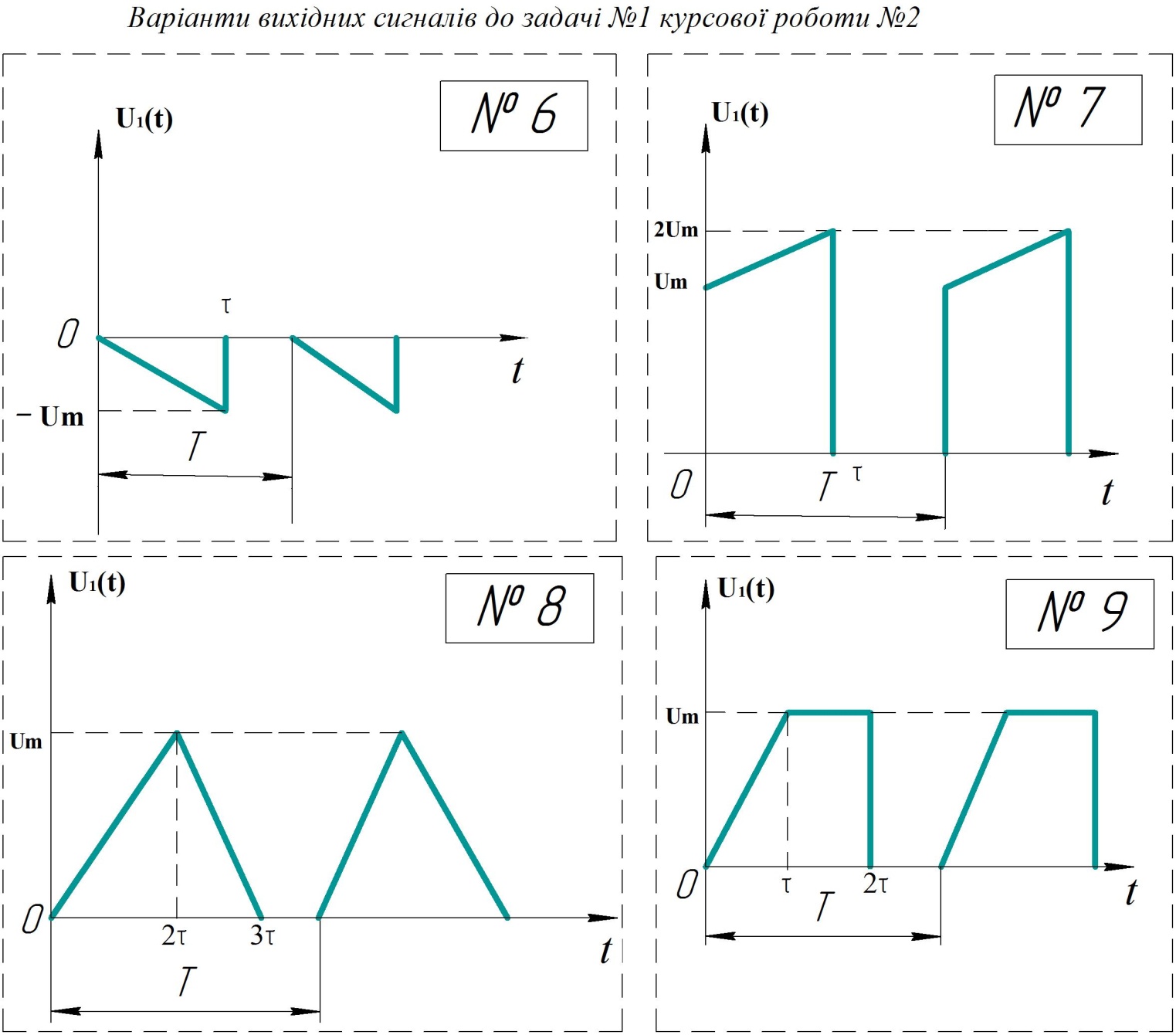

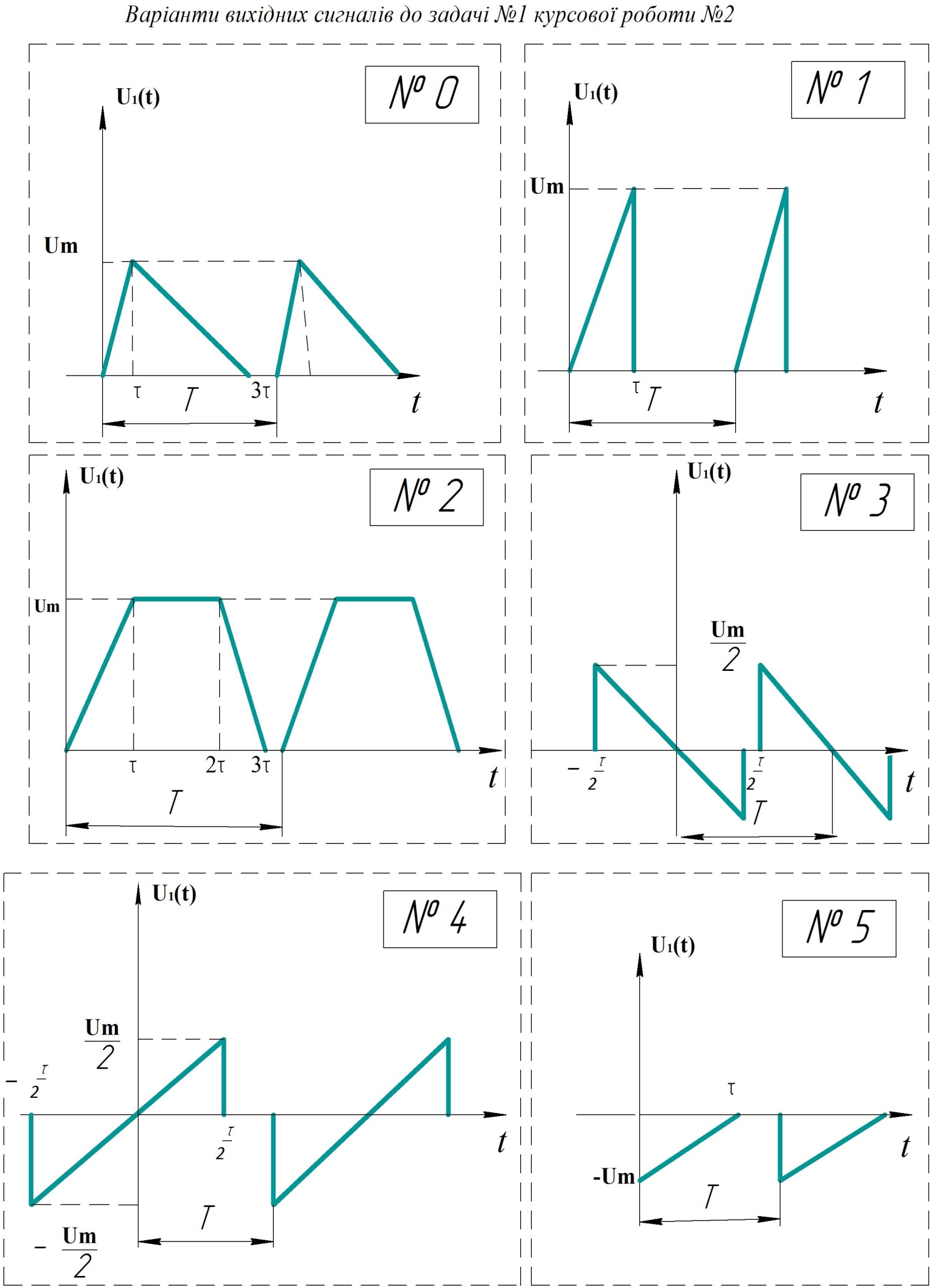

Дані до першої задачі курсової роботи

		Задача 1
Варіант	R КОм	L	С	Uт	τ	T
	мГн	пФ	B	мкс	мкс
1.		3, 7	1, 4		о, 4	1, 5
2.
3.					1, 2
4.					1, 4	8, 4
5.					1, 6
6.					1, 8
7.					1, 2	5, 5
8.	9, 2				2, 2
9.	4, 5	7, 5			2, 4
10.					1, 6
11.					2, 8
12.					2, 1
13.					1, 8	7, 5
14.					1, 1
15.					1, 3	6, 5
16.					1, 5	7, 5
17.					1, 7	8, 5
18.					1, 9	9, 5
19.					2, 1
20.					2, 3
21.					2, 5
22.					2, 7
23.					0, 8
24.
25.					1, 2	4, 8
26.					2, 4
27.					1, 6	6, 4
28.					1, 1	5, 2
29.
30.					2, 2
31.					2, 4	9, 3
32.					2, 6
33.					0, 4
34.		3, 6	3, 6		0, 2	1, 1
35.					0, 36
36.		2, 1			0, 2	1, 2
37.		3, 6	1.8		0, 26	1, 1
38.		4, 8	4, 5		0, 3	1, 8
39.			3, 5		0, 44
40.	8, 5	1, 8	2, 6		0, 25	1, 5
41.		3, 6	1, 6		0, 16	1, 2
42.					0, 3	1, 4
43.		2, 5			0, 26	1, 6
44.		2, 8	3, 2		0, 19	0, 98
45.		3, 2	2.8		0, 12	0, 96
46.		2, 6	2.9		0, 1	0, 7
47.		3, 1	3.6		0, 15	0, 9
48.		3, 5	3., 2		0, 18	1, 1
49.	14, 5	3, 6	2, 9		0, 28	1, 54
50.		3, 8	2, 6		0, 2	0.8
51.			3, 5		0, 25	1, 2

	Задача 1
Варіант	R	L	С	Uт	τ	T
	КОм	мГн	пФ	B	мкс	мкс
52.		2, 8	2, 2		0, 14	0, 98
53.		2, 6			0, 21	1, 3
54.					1, 18	5, 9
55.					1, 22
56.					1, 25
57.					1, 28	6, 4
58.	4, 5	7, 5			1, 32	5, 2
59.	3, 2				1, 42
60.					1, 5	7, 5
61.
62.					2, 6
63.
64.					1, 35	5, 4
65.					1, 46	5, 8
66.					1, 8
67.					2, 5
68.					1, 4	5, 5
69.					1, 5	5, 8
70.					1, 7	9, 6
71.					1, 8	7, 4
72.					1, 2	8, 5
73.					1, 4	6, 6
74.					1, 48	7, 4
75.					1, 6	9, 8
76.						8, 8
77.					1, 8	7, 8
78.					3, 2
79.					2, 1	10, 5
80.	7, 5	1, 6			0, 23	1, 2
81.	8, 5	4, 2	3, 6		0, 31	1, 5
82.			3, 2		0, 18	1, 08
83.				ЗО	1, 88
84.					1, 18	8, 5
85.		3, 8			0, 63	2, 7
86.		2, 2	7, 3		0, 42	2, 2
87.		3, 4	3, 8		0, 28	1, 5
88.					0, 43
89.		3, 9			0, 31	1, 6
90.		4, 1	2, 5		0, 26	1, 4
91.	7, 2				1, 5	7, 8
92.					1, 9
93.					1, 3	6, 3
94.					1, 6	7.
95.					2, 2
96.					1, 8
97.					1, 2	5, 2
98.					2, 1	8, 5
99.					2, 4	9, 4
100.		3, 6	2, 8		0, 41	1, 8

Задача № 2.

Розрахунок перехідних процесів в лінійних електричних колах постійного струму

Розрахунок перехідних процесів в розгалуженому електричному колі постійного струму з одним реактивним елементом.

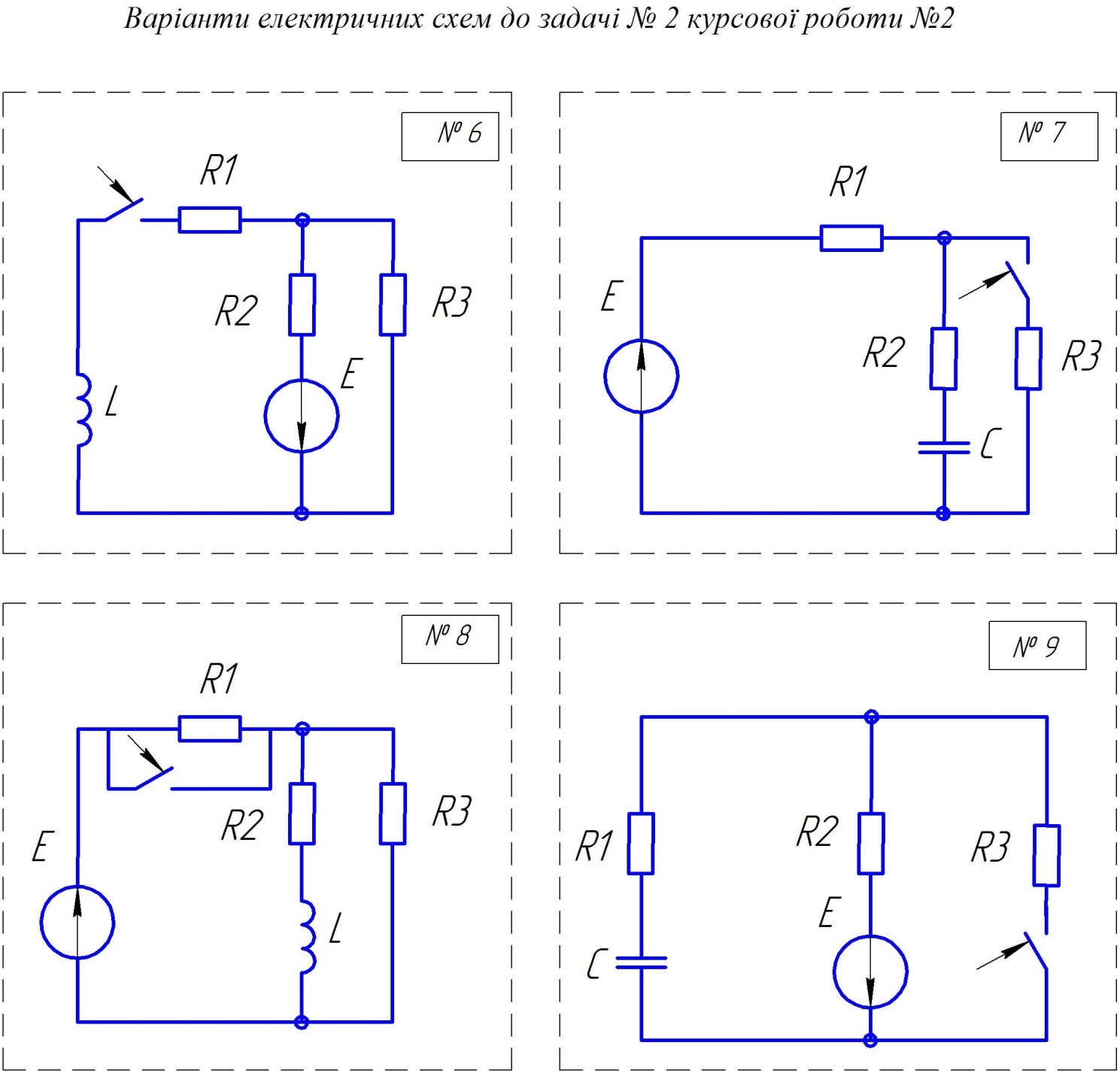

Згідно номеру свого варіанту і номеру схеми виконати наступне завдання:

1. Визначити класичним методом закони змін у часі струмів у всіх гілках схеми і напругу на реактивному елементі після комутації.

2. Визначити тривалість перехідного процесу та построїти часові графіки миттєвих значень всіх струмів і напруг на реактивному елементі.

3. Перевірити правильність розрахунків та побудов, упевнившись у виконанні 1 закону Кірхгофа в любий момент часу.

Дані до задачі № 2:

№ варіанту	Е В	R1 Ом	R2 Ом	R3 Ом	L мГн	С мкФ






		ЗО

Задача № 3.

⇐ Предыдущая 1 2 3 4 5 6 78
