Модель компонентов информационной системы

Информационную систему организации принято представлять состоящей из нескольких взаимодействующих слоев или уровней иерархии (рис. 1).

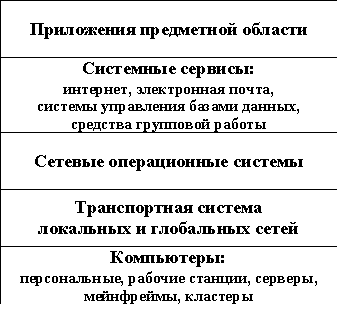

Рис. 1. Многослойная модель информационной системы

В основании модели лежит слой различных типов компьютеров, являющихся средствами хранения и обработки данных. Компьютеры определяют аппаратную платформу информационной системы.

Транспортная система состоит из активных и пассивных сетевых устройств, объединяющих компьютеры в локальные и глобальные сети и обеспечивающих обмен данными. Активными сетевыми устройствами являются сетевые карты и модемы компьютеров, концентраторы, коммутаторы, маршрутизаторы и другие подобные устройства. Среда передачи данных и элементы кабельной сети составляют пассивную часть транспортной системы.

Слой сетевых операционных систем обеспечивает выполнение приложений пользователей и посредством транспортной системы организует доступ к ресурсам других компьютеров и предоставляет свои ресурсы в общее пользование. Операционные системы компьютеров определяют программную платформу информационной системы. Ряд активных сетевых устройств, таких как коммутаторы и маршрутизаторы, как правило, работают под управлением собственных операционных систем, называемых операционными системами межсетевого взаимодействия.

Над слоем операционных систем работают слои различных приложений. Системные сервисы служат для обработки и преобразования информации, полученной от систем управления базами данных (СУБД) и других ресурсов, в вид удобный для восприятия конечным пользователем или прикладной программой. СУБД иногда выделяются в отдельный слой. Этим подчеркивается их высокая значимость как средства хранения в упорядоченном виде данных и выполнения базовых операций поиска и извлечения нужной информации.

Верхний слой информационной системы составляют приложения предметной области, специфические для конкретной организации или определенного типа организаций. Это могут быть программные системы автоматизации бухгалтерского учета, проектирования, управления производством, агрегатами, технологическими процессами и другие.

Информационная система организации создается для работы прикладных программ. Именно эти программы обеспечивают сотрудников необходимой информацией для принятия решений и автоматизируют деятельность различных служб. Поэтому при проектировании информационной системы сначала определяются требования к этим программам, а уже затем определяется какие системные сервисы, базы данных, операционные системы, сетевые средства, компьютеры и серверы необходимы для их эффективного функционирования.
