Р е ш е н и е. 1. При решении задачи 3.2 определены значения:

1. При решении задачи 3.2 определены значения:

4В; В; В.

2. При емкостном характере нагрузки ток опережает по фазе ЭДС, поэтому при построении векторной диаграммы вектор тока нагрузки смещаем влево от вектора ЭДС на угол (рис. 11). Известно, что при емкостном характере нагрузки реакция якоря оказывает на генератор подмагничивающий характер. Поэтому вектор ЭДС откладывают в направлении вектора основной ЭДС . В остальном порядок построения векторной диаграммы такой же, что и при построении диаграммы в задаче 3.2. В результате построений получен вектор номинального напряжения длиной 170 мм. С учетом принятого масштаба напряжения = 2 В/мм, определяем напряжение = 340 В, при этом линейное напряжение = = 640 В. Угол фазового сдвига между векторами тока и напряжения составляет - 36°, а коэффициент мощности cos = 0, 809 (емк.).

3. Полная номинальная мощность на выходе генератора

= 3× 340× 54× = 55 кВА.

4.Активная мощность на выходе генератора

= 55× 0, 809 = 44, 5 кВт.

5. Номинальное изменение напряжения генератора при сбросе нагрузки

= = -17, 6 %,

т.е. при сбросе нагрузки напряжение на выходе генератора увеличивается на
17, 6 %.

Сравнение результатов решения задач 3.2 и 3.3 показывает, что свойства синхронных генераторов (номинальные значения полной и активной мощностей, номинальное изменение напряжения при сбросе нагрузки) в значительной степени зависят от характера нагрузки

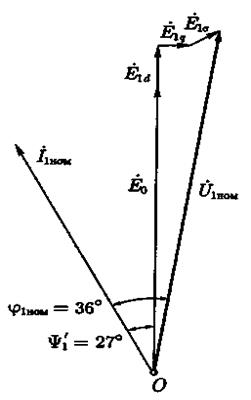

Рис. 11. Векторная диаграмма напряжений синхронного явнополюсного

генератора при активно-емкостной нагрузке
