Электрическое поле. Напряженность поля, электрический потенциал и напряжение.

В пространстве вокруг электрически заряженного тела существует электрическое

поле, представляющее собой один из видов материи. Электрическое поле обладает энергией, которая проявляется в виде сил, действующих на находящиеся в поле заряженные тела.

Электрическое поле условно изображают в виде силовых линий, которые направлены в ту сторону, в которую двигалась бы в поле положительно заряженная частица.

Напряженность поля. Электрическое поле действует на внесенный в него заряд q (рис. 4) с некоторой силой F. Следовательно, об интенсивности электрического поля можно судить по значению силы, с которой притягивается или отталкивается некоторый электрический заряд. В электротехнике интенсивность поля характеризуют напряженностью электрического поля Е, под которой понимают отношение силы F, действующей на заряженное тело в данной точке поля, к заряду q этого тела:

E= F/q

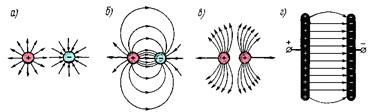

По мере удаления от заряженного тела силовые линии электрического поля располагаются реже, т. е. напряженность поля E уменьшается (рис. 3, а, б и в). Только в однородном электрическом поле (рис. 3, г) напряженность одинакова во всех его точках.

Электрический потенциал. Электрическое поле обладает определенным запасом энергии, т. е. способностью совершать работу, которая может быть реализована, если внести в него какой-либо заряд. Этот заряд будет перемещаться по направлению силовых линий, совершая определенную работу. Для характеристики энергии, запасенной в каждой точке электрического поля, введено специальное понятие — электрический потенциал. Электрический потенциал φ поля в данной точке равен работе, которую могут совершить силы этого поля при перемещении единицы положительного заряда из этой точки за пределы поля.

За нулевой потенциал условно принимают потенциал, который имеет поверхность земли.

Электрическое напряжение. Разные точки электрического поля обладают разными потенциалами. Обычно нас мало интересует абсолютная величина потенциалов отдельных точек электрического поля, важнее знать разность потенциалов φ ₁-φ ₂ между двумя точками поля А и Б (рис. 5). Разность потенциалов φ ₁ и φ ₂ двух точек поля характеризует собой работу, затрачиваемую силами поля на перемещение заряда из одной точки поля с большим потенциалом в другую - точку с меньшим потенциалом и носит название электрического
