СОТ при длительном действии однократно приложенной нагрузки

если сжимающая нагрузка действует на б-ный образец длительное время его деф-ция возрастает стремясь к некоторому пределу через несколько лет.

Ползучесть – медленно нарастающая пластическая деф-ция при неизменном уровне напряжений.

С наибольшей интенсивностью эти деф-ции нарастают первые 3-4 месяца действия нагрузки и продолжают развиваться в течение 3-4 лет и более.

Изменение деф-ции б-ного образца с момента изготовления и работы его под нагрузкой в период времани с t₀ по t₃ можно наблюдать на графике зависимости деформации от времени.

(К графику)

Упругие деф-ции ε _el; ε _el1

Пластисеские деф-ции ε _рl; ε _рl1

С течением времени t=t0-t1 образец не загружен, в нем развиваются усадочные деф-ции ε _CS.

Приложение нагрузки в момент времени t₁ вызывает мгновенную упругую деф-цию ε _el и часть пластических деф-ций ε _рl (ползучесть б-на), которая затем проявляется в течение длительного времени от t₁ до t₂, практически при постоянном уровне напряжений, вплоть до стабилизации.

В момент времени T2 полная относителная деф-ция будет = сумме 3-х деф-ций:

ε _С=ε _СS(t, t₀)+ε _el +ε _рl

если в возрасте t₂, когда деф-ции ползучести стабилизируются, снять нагрузку – образец изменит свою длину на величину мгновенной деф-ции ε _el1 и к моменту времени t₃ появятся дополнительные деф-ции пластичности ε _рl1. Эти явления принято наз упругим последствием б-на. Т.о относительные деф-ции б-на действуют совместно хотя их рассматривают как независимые процессы.

Изменение деф-ции ползучести б-на можно также проследить на графике σ _С-ε _С, в зависимости от скорости нагружения.

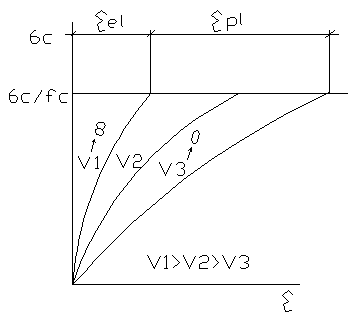

График зависимости деф-ций ползучести от скорости первоначального загружения.

Опыты показывают независимо с какой скоростью был достигнут уровень напряжения σ _С/f_С конечные деф-ции ползучести будут с течением времени одинаковые.

Ползучесть также зависит от величины напряжения, с возрастанием которого она тоже увеличивается.

В общем случае величина деф-ции ползучести зависит от:

1.возраст б-на

2.относительный уровень напряжения σ _С/f_С

3.воздействие окр среды (t и влажность RH)

4.технологические параметры б-ной смеси (объемное содержание цем камня, В/Ц, активность и вид ц-та, вид заполнителя, способ уплотнения и тепловлажностной обработки.)

5.геометрические размеры поперечного сечения.

Зависимость деф-ции ползучести от времени выдержки под нагрузкой.

При расчетах ЖБК ползучесть учитывается при помощи коэфта ползучести Ф(t, t0) – отношение относительной деф-ции ползучести в момент времени t к упругой относительной деф-ции возникающей под нагрузкой в момент времени t₀.

Ф(t, t₀)= ε _рl(t)/ ε _el(t₀)

Величину Ф определяют по следующей зависимости

Ф(t, t₀)=Ф₀*β _С(t-t₀)

Ф₀ – базовый коэфт ползучести, определяемый в зависимости от средней прочности.

Ф₀= Ф_RH*16.8/(0.1+t^0.2)Ö fcm

Ф_RH – учитывает влияние влажности и размеров сечения.

β _С(t-t₀) – коэфт учитывающий деф-ции ползучести во времени от t₀ до t.

Если не требуется большая точность расчетов, то используется предельной значение коэфта ползучести Ф(∞, t₀) (определяется графически).

Ползучесть влияет на величину предельных деф-ций б-на и в результате ее развития модуль упругости б-на уменьшается. Для учета этого явления в расчетах ЖБК используют эффективный модуль упругости б-на, который определяется в зависимости от предельных деф-ций ползучести.

Ec, eff=Ecm(t₀)/(1+Ф(∞, t₀))

Ecm(t₀)=[fcm(t₀)/fcm]^0.3*Ecm

σ _{С, MAX}≤ σ _СR σ _СR=g_СR*fcd
