указание допусков формы и расположения поверхностей в чертежах ⇐ ПредыдущаяСтр 2 из 2
Допуски формы и расположения поверхностей указываются в чертежах согласно ГОСТ 2 308-79. Буквенное обозначение базы или другого
Условный знак допуска Числовое значение допуска (мм)
Способы соединения рамки с изображением нормируемого элемента

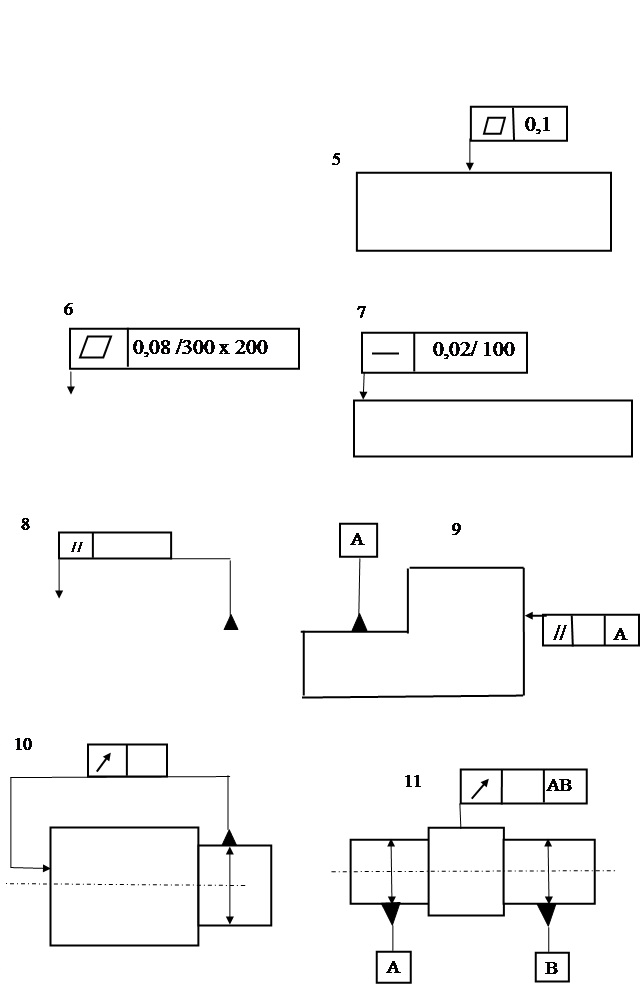

а, б, в, г- соединительная линия может быть прямой или ломанной. Конец этой линии, заканчивающийся стрелкой, должен быть направлен по линии измерения отклонения (обычно по нормали к поверхности). д- допускается начинать соединительную линию от второй части рамки. е- допускается заканчивать соединительную линию на выносной линии. ж- если допуск относится к поверхности или ее профилю, а не к оси элемента, то стрелку располагают на некотором расстоянии от конца размерной линии. з- допуск относится к боковой поверхности резьбы. к, л- если допуск относится к оси или плоскости симметрии элемента, то конец соединительной линии должен совпадать с продолжением размерной линии этого элемента. 1.При указании кругового или цилиндрического поля допуска его диаметром. 2. При указании кругового или цилиндрического поля допуска его радиусом. 3. Для допуска симметричности (Т- означает, что указывается полная ширина соответствующего поля допуска). 4. При указании поля допуска, ограниченного сферой. 5. допуск относится ко всей поверхности. 6- 7.-. допуск относится ко всей поверхности имеющему заданную длину или площадь. 8. знак базы- зачерненный равносторонний треугольник с высотой, равной размеру шрифта размерных чисел. 9. если соединение рамки, содержащей обозначение допуска, с базой неудобно, то базу обозначают прописной буквой и эту букву вписывают в третье поле рамки допуска. 10. базой является ось элемента. 11. несколько элементов образуют одну базу. Указывается в одном поле рамки.
Заключение: 1. Отклонения формы и расположения деталей от допустимых значений влияют как на эксплуатационные, так и на технологические показатели 2.Все отклонения и допуски формы поверхностей деталей оговорены государственными стандартами и наносится на чертежах должны в соответствии с этим. 3. Все отклонения и допуски расположение поверхностей деталей оговорены государственными стандартами и наносится на чертежах должны в соответствии с этим.
![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]()
![]() ![]() ![]() ![]() ![]() ![]() ![]()
![]() ![]() ![]()
![]() ![]() ![]() ![]()
|
