Дифракция Фраунгофера на дифракционной решетке.
Одномерная дифракционная решетка – это система параллельных щелей равной ширины, лежащих в одной плоскости и разделенных равными по ширине непрозрачными промежутками (рис. 25).
Пусть плоская монохроматическая волна длиной l падает нормально к плоскости решетки (рис. 25). Так как щели находятся друг от друга на одинаковых расстояниях, то разности хода лучей D, идущих от двух соседних щелей, будут для данного направления j (j – угол дифракции) одинаковы в пределах всей дифракционной решетки:
Действие одной щели будет усиливать действие другой, если будет выполнено условие наблюдения главных дифракционных максимумов, которое носит название формулы дифракционной решетки:
Кромеглавных дифракционных максимумов, на экранебудут наблюдаться главные и дополнительные дифракционные минимумы. Наблюдение главных дифракционных минимумов интенсивности света, идущего от одной (каждой) щели определяется выполнением условия, рассмотренного выше, для одной щели шириной а:
Вследствие взаимной интерференции световых лучей, посылаемых двумя щелями, на экране возникнут в некоторых направлениях jm дополнительные дифракционные минимумы при выполнении для этих направлений следующего условия:
Тема 12. Дисперсия и поляризация света Дисперсией света называется зависимость показателя преломления n вещества от частоты n (n = f (n)) или от длины волны l (n = f (l)) света (рис. 26).

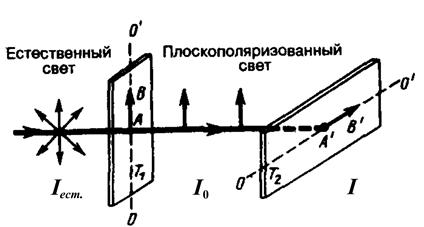

Поляризация света. Световые волны являются поперечными волнами: векторы напряженностей электрического ![]() ![]() ![]() Естественный свет можно преобразовать в плоскополяризованный с помощью так называемых поляризаторов. В качестве поляризаторов могут быть использованы природные кристаллы, например, турмалин. Если на пути луча поставить не одну, а две пластинки турмалина T 1 и T 2 (рис. 28) и вращать одну относительно другой вокруг направления луча, то интенсивность света, прошедшего через обе пластинки, меняется в зависимости от угла a между оптическими осями ОО', определяющими положение плоскостей поляризации двух кристаллов-поляризаторов, по закону Малюса:
где I 0 и I – соответственно интенсивности света, падающего на второй кристалл и вышедшего из него.
Пластинка Т 1 , преобразующая естественный свет в плоскополяризованный, является поляризатором. Пластинка Т 2, служащая для анализа степени поляризации света, прошедшего поляризатор, называется анализатором.
|
