Вибір монтажного крану






Основними розрахунковими параметрами монтажних баштових кранів є: величина вантажного моменту Мван (або вантажопідйомність Q), висота підйому крюка Нкр, виліт стріли крану Встр. Для баштових кранів вантажний момент знаходиться шляхом помноження маси елементу Q, що монтується, на відстань між його центром ваги та віссю обертання крану Встр.

Тому для вибору крану з потрібними характеристиками треба спочатку визначити основні розрахункові параметри, які повинні бути дещо меншими ніж відповідні характеристики баштового крану. Їх треба визначати для елементу (або елементів) з найбільшою масою, які треба підняти на найбільшу висоту при найбільшому вильоті стріли. До основних розрахункових параметрів відносять: монтажну масу елементу, що монтується, монтажну висоту підйому крюка при підйомі цього елементу на найбільшу потрібну висоту та мінімально необхідний виліт крюка баштового крану при підйомі цього елементу на найбільшу висоту (додаток В).

Монтажна маса елементу, що монтується, визначається за формулою:

, або (1),

де - маса найважчого елементу, т;

- маса строповочної оснастки, т (для строповки бункерів з бетонною сумішшю можна приймати 0, 05 т);

k – коефіцієнт, який враховує масу строповочної оснастки та можливе перевищення маси елемену, що підіймається (приймається k = 1, 1).

При зведенні каркасної будівлі зі стінами з каменів, як правило, найважчим елементом, який найвище підіймається при найбільшому вильоті стріли є бункер (цебр) з бетонною сумішшю (3 т).

Монтажна висота підйому крюка баштових кранів визначається за формулою:

(2),

де - перевищення опори елемента, який підіймається або монтується, над рівнем стоянки крана, м (приймається висота будівлі, що зводиться); - запас по висоті, необхідний при перенесенні елемента, який підіймається через раніше влаштовані конструкції (0, 5 – 2, 0 м); - висота елемента в процесі підйому, м; - розрахункова висота вантажозахватного пристрою (відстань від центра крюка крана до верху елемента, що підіймається), м (рис.2.).

Мнімально необхідний виліт крюка баштового крану з верхнім розташуванням противаги визначається за формулою:

(3),

де - відстань від осі обертання крана (середини коліï крану) до найближчого до крану елементу будівлі (стіна, еркер, пілястра), м, складається з половини ширини підкранової колії плюс 1-1, 5 метра (відстані крайньої рейки колії до найближчого до крану елементу будівлі); - ширина будівлі від ï ï грані, яка повернута до крану, до вісі протилежної повздовжньої стіни або до центру ваги найбільш віддаленого від крану елементу, м.

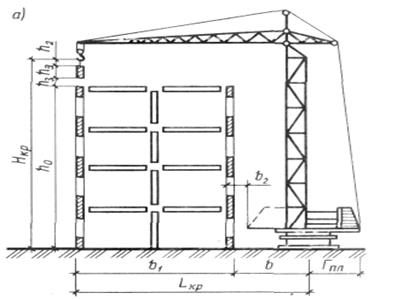

Рис. 2. Схеми для визначення розрахункових параметрів баштового крану при зведенні надземної частини будівлі





Для кранів з поворотною баштою та нижнім розташуванням противаги:

(4),

де - радіус габариту поворотної платформи, м; - відстань між найближчим елементом будівлі та поворотною платформою, яка приймається згідно з вимогами безпечного виконання робіт не менше 1 м.

По визначених таким чином розрахункових параметрах необхідно, використовуючи довідникові матеріали з параметрами кранів, які використовуються в будівництві, вибрати кран баштовий з основними характеристиками, які незначно перевищують відповідні розраховані. Основні параметри вибраного крану (на графіку або в таблиці) треба навести в роботі.
