Прилади хімічної розвідки

Військовий прилад хімічної розвідки (ВПХР*) (рис. 9) призначений для визначення у повітрі, на місцевості і на бойовій техніці наступних ОР імовірного противника: заріна, зомана, іпріта, фосгена, синильної кислоти, хлорциана, а також парів V-газів.

Прилад складається з металевого футляра, в якому знаходяться: насос із колектором, насадка, грілка, захисні ковпачки, протидимові фільтри, ампуловідкривач і касети з індикаторними трубками.

Рис. 9. Військовий прилад хімічної розвідки (ВПХР*):

1- футляр

2- захисні ковпачки;

3- протидимові фільтри;

4- насадка до насоса;

5- патрони для грілки;

6- ліхтар;

7- штир;

8- грілка;

9- лопаточка;

11- касети з індикаторними трубками

12- насос

Індикаторні трубки. У комплекті приладу:

- 10 трубок з червоними кільцями і крапкою (для визначення зомана/заріна, У-газів);

- 10 трубок з одним жовтим кільцем для визначення іпріта;

- 10 трубок із трьома зеленими кільцями (для визначення фосгена, дифосгена, синильної кислоти хлорциана).

Підготовка приладу до роботи.

1. Перевірити наявність у приладі всіх предметів і переконатись у їх справності.

2. Розмістити касети з індикаторними трубками в наступному порядку: зверху трубки з червоним кільцем і крапкою, потім трубки з трьома зеленими кільцями, внизу — трубка з жовтим кільцем.

3. Зняти з протидимових фільтрів поліетиленовий чохол.

Визначення ОР у повітрі. При підозрі про наявність у повітрі ОР необхідно одягнути протигаз і дослідити повітря з допомогою індикаторних трубок. Дослідження повітря на вміст ОР потрібно проводити у такій послідовності:

— трубкою з червоним кільцем і крапкою;

— трубкою з трьома зеленими кільцями;

— трубкою з жовтим кільцем.

Порядок роботи з трубками з червоним кільцем і крапкою.

1. Вийняти з касет дві індикаторні трубки (ІТ), надрізати їх кінці і зламати трубки по надрізах (вставивши їх у заглиблення насоса);

2. Ампуловідкривачем насоса (з таким же маркуванням, що й на трубці) розбити верхні ампули обидвох трубок. Взяти трубки за марковані кінці і енергійно потрясти обидві трубки одночасно (2—3 рази).

3. Через одну з трубок прокачати повітря (5—6 качків насоса).

4. Цим же ампуловідкривачем розбити нижні ампули в трубках і енергійно потрясти (1—2 рази), спочатку досліджувальну, а потім контрольну трубку (так, щоб повністю змочити шар наповнювача).

В контрольній трубці наповнювач стане жовтого кольору. Якщо в досліджуваній трубці, через яку прокачували повітря, наповнювач стане такого ж кольору, то в повітрі заріна, зомана і V-газів немає. Якщо він стане червоного кольору, то в повітрі присутні ОР типу зарин, зоман або V-гази.

Після перевірки беруть трубку і одним жовтим кінцем на іпріт і трьома зеленими кільцями на фосген, дифосген; синильну кислоту, хлорциан та відкриваються, потім для трубки з трьома заленими кільцями розбивається ампула, вставляються в насос і проводять прокачування повітря через ці трубки (60 качків). Після цього порівнюється зміна кольору наповнювача з кольоровими еталонами на касетах.

Якщо в повітрі є дим - на насадку закріплюють притидимовий фільтр, щоб дим не потрапив в індикаторну трубку, оскільки він спотворює результати індикації.

Визначення ОР на місцевості, техніці та інших предметах:

1. Береться необхідна ІТ (послідовність роботи з нею та ж, що й описана вище), вставляється в колектор насоса, накручується насадка з одягнутим на неї ковпачком.

2. Насадка прикладається до грунту або зараженого предмета і з допомогою насоса, проводиться необхідна кількість качків.

3. Надалі здійснювати ті ж операції, що й при визначенні ОР а повітрі.
При визначенні ОР в умовах низьких температур необхідно використовувати грілку, яка знаходиться в комплекті приладу.

Крім ВПХР* для хімічної розвідки використовують прилад ПХР, в якому насос має гнізда для індикаторних трубок і аналіз можна робити відразу всіма.

ППХР — напівавтоматичний прилад хімічної розвідки, має електричний насос, який може працювати від автомобільного акумулятора.

Для більш ретельних досліджень хімічноґо зараження в польових умовах використовується прилад ПХЛ-54 польова хімічна лабораторія. Крім перелічених приладів на стаціонарних постах можуть використовуватися УГ-2 та автоматичні газоаналізатори ГСП-1 та ГСП-11 (рис. 10).

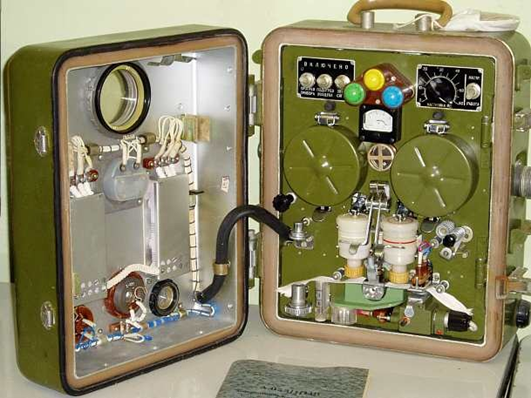

Рис.10. Автоматачний газоаналізатор ГСП-1, (ГСП-11)

Вони призначаються для безперервного визначення наявності у повітрі ОР і радіоактивного вимпромінювання. Прилад прокачує повітря через стрічку, що змочена реактивом, який при наявності відповідної хімічної речовини змінює колір, це фіксує фотоелемент і подається світловий та звуковий сигнал. Для контролю наявності СДОР* в промислових приміщеннях випускаються стаціонарні автоматичні прилади (табл. 5.).

Таблиця 5. Типи газоаналізаторів

Ті ж функції виконує комплект газоаналізаторів токсичних газів " Компас".

Засоби хімічної розвідки

Військовий прилад хімічної розвідки (ВПХР*) призначений для визначення в повітрі на місцевості і техніці отруйних речовин типу ВІ-ІКС, зарін, зоман, іприт, фосген, синильна кислота, хлорціан.

Обладнання ВПХР*:.

Прилад складається із корпусу з кришкою де міститься: ручний насос, насадка до насосу, паперові касети з індикаторними трубками, захисні ковпачки, протидимові фільтри, грілка і патрони до неї, електроліхтар, лопатка для взятгя проб, пам’ятка по роботі з приладом. Для переноски приладу додається плечевий ремінь з тасьмою.

Маса приладу біля 1, 3 кг.

Насос поршневий – використовується для прокачування досліджуваного повітря через індикаторні трубки. При 50 качаннях насосом за хвилину через індикаторну трубку проходить 1, 8-2 л повітря.

Касета служить для розміщення десяти індикаторних трубок з одна­ковим маркуванням.

Насадка служить для роботи з приладом в диму, при визначені отруйних речовин на грунті, техніці, одягу та інших предметах.

Індикаторні трубки служать для визначення отруйних речовин представляють собою запаяні скляні трубки, в яких розміщені наповнювач, одна чи дві скляні ампули з реактивами і мають умовне маркування:

1 - для визначення заріну, зоману і У-газів - червоне кільце і червону крапку;

2 - для визначення фосгену, дифосгену, синильної кислоти і хлорціану - три зелених кільця;

3 - для визначення іприту - одно жовте кільце.

Захисні ковпачки служать для захисту внутрішньої поверхні насадки від зараження краплями стійких отруйних речовин для поміцення проб грунту і сипучих матеріалів.

Протидимові фільтри використовують для визначення отруйних речовин в диму чи в повітрі, що містить пари речовин кислого характеру, а також при визначені отруйних речовин з грунту чи сипучих матеріалів.

Електроліхтар використовується при роботі з приладом в нічний час доби.

Грілка служить для підігріву ІТ при низькій температурі повітря.
