Описание системы

Лабораторная работа № 2

Проектирование регулятора для линейной системы

Цели работы

· освоение методов проектирования регулятора для одномерной линейной непрерывной системы с помощью среды Matlab

Задачи работы

· научиться строить модели соединений линейных звеньев

· научиться использовать модуль SISOTool для проектирования простейших регуляторов

Оформление отчета

Отчет по лабораторной работе выполняется в виде связного (читаемого) текста в файле формата Microsoft Word (шрифт основного текста Times New Roman, 12 пунктов, через 1, 5 интервала, выравнивание по ширине). Он должен включать

· название предмета, номер и название лабораторной работы

· фамилию и инициалы авторов, номер группы

· фамилию и инициалы преподавателя

· номер варианта

· краткое описание исследуемой системы

· результаты выполнения всех пунктов инструкции, которые выделены серым фоном (см. ниже): результаты вычислений, графики, ответы на вопросы.

При составлении отчета рекомендуется копировать необходимую информацию через буфер обмена из рабочего окна среды Matlab. Для этих данных используйте шрифт Courier New, в котором ширина всех символов одинакова.

Описание системы

В работе рассматривается система стабилизации судна на курсе. Ее структурная схема показана на рисунке.

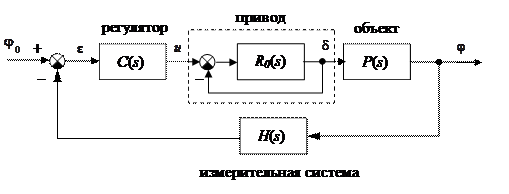

Структурная схема системы стабилизации судна на курсе

Линейная математическая модель, описывающая рыскание судна, имеет вид

где – угол рыскания (угол отклонения от заданного курса), – угловая скорость вращения вокруг вертикальной оси, – угол поворота вертикального руля относительно положения равновесия, – постоянная времени, – постоянный коэффициент, имеющий размерность рад/сек. Передаточная функция от угла поворота руля к углу рыскания запишется в виде

.

Привод (рулевая машина) приближенно моделируется как интегрирующее звено

,

охваченное единичной отрицательной обратной связью.

Для измерения угла рыскания используется гирокомпас, математическая модель которого записывается в виде апериодического звена первого порядка с передаточной функцией [1]

,
