Электромагниты и их применение

Если в соленоид поместить стальной сердечник и пропустить по его виткам электрический ток, то сердечник намагничивается и при­обретает магнитные свойства, которыми обладает постоянный магнит.

Соленоид со стальным сердечником называется электромагни­том. При размыкании цепи обмотки электромагнита его стальной сердечник размагничивается.

Магнитное поле электромагнита во много раз сильнее поля со­леноида. Это объясняется тем, что намагниченный сердечник из ферромагнитного материала создает свое магнитное поле, которое, складываясь с магнитным полем соленоида, значительно увеличи­вает общее магнитное поле, образуемое током.

Для определения направления магнитных линий поля электро­магнита пользуются правилом буравчика. Практически для опре­деления полюсов электромагнита применяют магнитную стрелку.

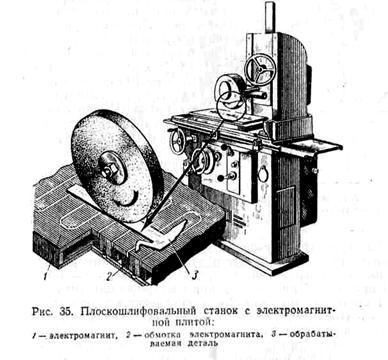

Мощные электромагниты, подвешенные к подъемным кранам, служат для переноса изделий из стали и ее сплавов. Электромаг­ниты применяют на станочном оборудовании, в электродвигателях и во многих других устройствах. На сверлильных и плоскошлифо­вальных станках используют электромагнитные плиты (рис. 35). В такой плите помещается электромагнит, подключаемый к источ­нику постоянного тока. Электромагнит удерживает обрабатывае­мое ферромагнитное изделие на станке. После обработки детали выключают ток и снимают изделие со станка.

На использовании электромагнита основано действие электро­магнитного пресса, значительно повышающего производительность труда при штамповке изделий. Пресс (рис. 36) состоит из электромагнита 1, укрепленного на корпусе 4, подвижного якоря 3, ползуна 2 и возвратной пружины. При прохождении тока по обмотке электромагнита якорь преодолевает сопротивление воз­вратной пружины и притягивается к электромагниту. При этом приходит в движение ползун 5, совершающий ударное действие на обрабатываемый прессом материал 6.

Таким образом, срабатывание поляризованного реле зависит от направления тока в его обмотке.

На этом свойстве основано применение поляризованного реле. Оно используется для того, чтобы по одному проводу передавались две различные команды, например «включено» и «выключено» или «да» и «нет» и др.

Для работы реле требуется весьма небольшой ток, а время сра­батывания его очень мало.
