Метод Зейделя

Розглянемо метод Зейделя для розв'язування СЛАР, що зведена до нормального вигляду (2.5).

Виберемо вектор початкових наближень

(наприклад, стовпець вільних членів ). Тоді проводимо уточнення значень невідомих чином:

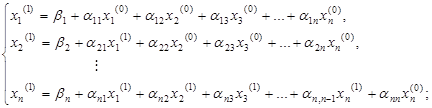

1) перше наближення:

2) k + 1 наближення:

де k = 0, 1, 2, …, n.

Ітераційний процес методу Зейделя подібний до методу простих ітерацій. Відмінним є те, що уточнені значення одразу ж підставляються в наступні рівняння. Отже, ітераційна формула методу Зейделя:

.

Тобто, метод Зейделя відрізняється від методу простих ітерацій тим, що при обчисленні на (k+1)-му кроці враховуються значення , , , обчислені на цьому самому кроці.

З метою економії пам’яті при програмуванні методу Зейделя недоцільно напряму застосовувати подану формулу методу. На відміну від методу простих ітерацій, у методі Зейделя немає необхідності зберігати в пам’яті повністю вектор попередніх наближень розв’язку. Можна застосовувати один вектор, в якому будуть зберігатися останні наближення розв’язків. При цьому для контролю умови завершення ітераційного процесу по кожному з розв’язків можна застосовувати одну й ту ж допоміжну змінну для тимчасового зберігання попереднього наближення чергового розв’язку.

Умова збіжності: метод Зейделя є збіжним, якщо виконується нерівність

, для всіх i =1, 2,..., n.

і якщо хоча б для одного і ця нерівність строга

.

2.2.6. Розв'язування СЛАР в MATLAB

Програмний пакет MATLAB має потужний пакет для розв'язування СЛАР різними методами.

При реалізації багатьох завдань, пов'язаних з матричної алгеброю, корисними можуть виявитися функції для оцінок основних характеристик:

det(A) – обчислення визначника квадратної матриці;

rank(A) – обчислення рангу матриці A;

inv(A) – обчислення оберненої матриці A-1, та ж сама операція, що й A^(-1);

A^n – піднесення квадратної матриці А до степеня n тощо.

Систему рівнянь типу Ax=b можна розв'язати засобами MATLAB різними методами. Розглянемо деякі з них.

1.Операція зворотної скісної риски \, або функція mldivide. Розв'язок СЛАР виконується командою:

> > x=A\b

або

> > x=mldivide(A, b)

Ці команди є аналогічними. Операція \ реалізується наступним чином.

Якщо матриця A діагональна, то розв'язок отримується поділом компонентів вектора b на діагональні елементи матриці. Якщо матриця квадратна і стрічкова, то застосовується спеціальний алгоритм на основі методу Гауса. Якщо матриця A є трикутною або може бути приведена до трикутної матриці перестановкою рядків і стовпців, то система вирішується методом підстановки. Якщо матриця не є трикутною, але є симетричною і має позитивні діагональні елементи, то MATLAB намагається застосувати розкладання Холецького і розв'язати дві системи з трикутними матрицями.

Якщо матриця хессенбергова, але не розріджена, то застосовується зведення до системи з трикутною матрицею. Якщо матриця квадратна, але перераховані вище методи застосувати не вдалося, то використовується метод LU -розкладу.

Якщо A – прямокутна матриця, то використовується QR -розкладання, що враховує можливий розріджений характер матриці.

Таким чином, операція \ або функція mldivide представляють досить складний розв'язувач (solver). Операція \ не дозволяє користувачеві керувати процесом розв'язання. Крім того, на численні перевірки при розв'язуванні великих систем витрачається досить багато часу.

2. Метод оберненої матриці. Розв'язок СЛАР Ax=b знаходять у вигляді: x=A^-1b.

Наприклад:

> > A=[1 4 1 3; 0 -1 3 -1; 3 1 0 2; 1 -2 5 1];

b=[1; 2; 3; 4];

> > x=A^(-1)*b

x =

1.1364

-0.0455

0.5909

-0.1818

3. Функція linsolve розв'язує СЛАР і дозволяє користувачеві вибрати метод розв'язування, описавши властивості матриці. У найпростішому випадку звернення до функції має вигляд

> > x = linsolve(A, b)

При такому виклику у разі квадратної матриці використовується LU-розкладання, а в разі прямокутної матриці – QR-розкладу. Для задання властивостей матриці використовується керуюча структура, яку позначимо opts (можна використовувати будь-яке припустиме ім'я): x = linsolve(A, b, opts). Структура може мати поля, що описують властивості матриці: LT – нижня трикутна матриця, UT – верхня трикутна, UHESS – хессенбергова, SYM – симетрична, POSDEF – позитивно визначена, RECT – прямокутна, TRANSA – функції передається транспонована матриця. Поля можуть приймати значення true або false. Можна задавати не всі поля. Допустимі поєднання значень полів керуючої структури можна знайти в довідковій системі MATLAB. Функція не перевіряє зазначені властивості матриці, що прискорює розв'язок, але може призвести до помилок при неправильному зазначенні її властивостей.

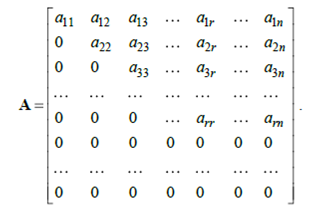

4. Розв'язування СЛАР з використанням функції rref – приведено-ступінчаста форма матриці (reduced row echelonform). Ступінчаста матриця – матриця, що має m рядків і n стовпців, у якої перші r діагональних елементів ненульові, r £ min(m, n), а елементи, що лежать нижче діагоналі, і елементи останніх m-r рядків дорівнюють нулю:

Функція R=rref() приводить матрицю до ступінчастої форми з використанням виключення Гауса-Жордана з вибором головного елемента по стовпцю.

Для того, щоб розв'язати СЛАР з квадратною неособливою матрицею A і вектором правої частини b, необхідно сформувати розширену матрицю, об'єднавши A і b, і використовуючи функцію rref, привести розширену матрицю до ступінчастого вигляду. Останній стовпець отриманої матриці є розв'язком системи.

Наприклад:

> > A = [1 -2 1; 2 -5 -1; -7 0 1];

> > B = [2; -1; -2];

> > R = rref([A b])

R =

1.0000 0 0 0.5200

0 1.0000 0 0.0800

0 0 1.0000 1.6400

5. Розв'язування СЛАР методом LU-розкладу або QR-розкладу.

Приклад розв'язування СЛАР методом LU-розкладу:

Приклад розв'язування СЛАР методом QR-розкладу:

6. Програмна реалізація одного з методів розв'язування СЛАР.

Розглянемо програмну реалізацію методу Гауса в Matlab. Створимо

m-файл:

function [x, flag]=gauss(A, b)

% реалізує метод Гауса з вибором головного елемента по стовпцю,

% використовується функція backsub розв'язку СЛАР з трикутною матрицею

% A - матриця nxn

% b - вектор правої частини

% x - вектор розв'язку

% flag – ознака виродження матриці A

% (flag=1 - матриця не вироджена, flag=0 - матриця вироджена)

% Ініціалізація вектора розв'язку x і тимчасового вектора C

[N, N]=size(A);

x=zeros(N, 1);

C=zeros(1, N+1); % тимчасовий вектор-рядок

B=[A b]; % розширена матриця

flag=1;

epsilon=1e-15; % величина для визначення виродження матриці A

% Прямий хід

for s=1: N % s - номер кроку

% Вибір головного елемента для неперетвореної частини стовпця p

% Y - максимальний елемент одновимірного масиву abs(B(s: N, s))

% j - номер максимального елемента в цьому масиві

[Y, j]=max(abs(B(s: N, s)));

% Міняємо місцями рядки s та j+s-1

C=B(s,:); % рядок s

B(s,:)=B(j+s-1,:);

B(j+s-1,:)=C;

if abs(B(s, s))< =epsilon

disp('Матриця A вироджена');

flag=0; % Ознака виродження матриці

break % Вихід із циклу

end

% Процес виключення для стовпця s

B(s, s: N+1)=B(s, s: N+1)/B(s, s);

for k=s+1: N

m=B(k, s)/B(s, s);

B(k, s: N+1)=B(k, s: N+1)-m*B(s, s: N+1);

end

end

if flag % Для невиродженої матриці

% Зворотний хід

x=backsub(B(1: N, 1: N), B(1: N, N+1));

end

Приклад розв'язування СЛАР методом Гауса з вибором головного елемента по стовпцях (використовуючи створену) функцію gauss().

clear;

clc;

% Приклад матриці і правої частини

disp('Матриця розв''язуваної системи')

A=[4 8 4 0

1 5 4 -3

1 4 7 2

1 3 0 -2]

disp('Вектор правої частини')

b=[ 8

-4

4]

[x, fl]=gauss(A, b); % Виклик методу Гауса

if fl

disp('Розв''язок')

x

disp('Нев''язка');

r=b-A*x

end

Приклад розв'язання системи з трьох лінійних рівнянь в MATLAB методом простих ітерацій.

clear, clc

A = [0 -0.06 0.02;

-0.03 0 0.05;

-0.01 -0.02 0];

B = [2; 3; 5];

% приводимо до нормального вигляду:

AB = [A B]; % розширена матриця

AB = AB([3 1 2],:) % переставляємо рядки

for i = 1: size(A)

a(i, 1: 3) = -AB(i, 1: 3)/AB(i, i);

a(i, i) = 0;

b(i, 1) = AB(i, 4)/AB(i, i);

end

a

b

eps = 1e-6; % точність чисельного розв'язку

X0 = b; % початкове наближення

X1 = a*X0+b;

iter=1;

while norm(X1-X0)> eps

X0 = X1;

X1 = a*X0+b;

iter=iter+1;

end;

disp('Розв''язок')

X = X1

disp('Кількість ітерацій: ')

iter

Отримаємо:

AB =

-0.0100 -0.0200 0 5.0000

0 -0.0600 0.0200 2.0000

-0.0300 0 0.0500 3.0000

a =

0 -2.0000 0

0 0 0.3333

0.6000 0 0

b =

-500.0000

-33.3333

60.0000

Розв'язок

X =

-338.0952

-80.9524

-142.8571

Кількість ітерацій:

iter =

Нев'язка:

> > B-A*X

ans =

1.0e-008 *

0.3518

0.5278

0.8796

Отже, розв'язок системи знайдено правильно із заданою точністю.
