Ненапружене шпонкове з'єднання з призматичною шпонкою
Тема 6. Шпонкові і зубчасті з'єднання Основні види шпонкових з'єднань та галузь їхнього застосування. Розрахунок ненапружених шпонкових з'єднань. Приклад розрахунку. Основні типи зубчастих з'єднань і галузь їх використання. Розрахунок зубчастих з'єднань. (Профільні з'єднання). Лекційний час - 1 год. Призначення шпонкових з'єднань Шпонкові з'єднання призначені для кутової або кутової та осьової фіксації маточин деталей (зубчастих коліс, зірочок, шківів тощо) на валах. Шпонкою називають деталь, яка встановлюється в пазах деталей, що стикуються, і яка перешкоджає відносному обертанню або зсуву цих деталей
Шпонкові з'єднання поділяють на дві групи: 1) ненапружені, в яких використовують призматичні або сегментні шпонки; 2) напружені, які виконують клиновими, тангенціальними та круглими шпонками. Ненапружене шпонкове з'єднання з призматичною шпонкою

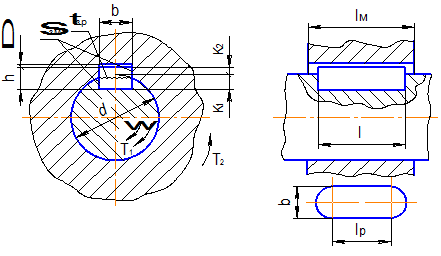

Конструкцію з'єднання з призматичною шпонкою зображено на рис. 3.1, де позначено: d – номінальний діаметр з'єднання; b× h – ширина і висота поперечного перерізу шпонки, які беруть за стандартом залежно від діаметра вала d; l – довжина шпонки, що вибирається за стандартом; lр – робоча довжина шпонки (lр = l – b); lм – довжина маточини (lм = l + 5...10 мм);
t1 – глибина паза вала; t2 – глибина паза маточини (t1 > t2, t2 ≈ 0, 4 h); Т1, Т2 – рушійний і опорний обертальні моменти; ω – кутова швидкість.
Рисунок 3.1 – Конструкція шпонкового з'єднання У такому з'єднанні виконується лише кутова фіксація маточини на валу для передавання обертального моменту від вала до маточини або навпаки. Робочими гранями при цьому є вузькі бічні.
З’єднання призматичними шпонками найбільш поширене. За формою торців розрізняють призматичні шпонки трьох виконань 1, 2 і 3 (рис. 6. 2). Шпонки виконання 1 з закругленими торцями звичайно розміщують на валах в пазах, оброблених кінцевою фрезою; плоскі торці шпонок виконання 2 і 3 розміщують біля деталей (кінцеві шайби, і т. п.), які перешкоджають осьовому переміщенню шпонок.
|
